Anleitung zur Installation eines LTE-Moduls

Anleitung zur Installation eines LTE-Moduls

In Lieferumfang sind folgende Hardwarekomponenten enthalten:

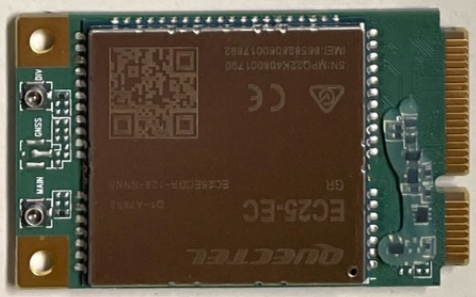

1. LTE Modul:

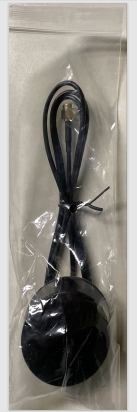

2. LTE Antenne:



Nicht im Lieferumfang enthalten:
- Kreuzschraubendreher (PH2)
- 17er Gabelschlüssel
- Kabelbinder

Montage des LTE-Moduls:


Bitte stellen Sie sicher, dass der Terminal stromlos ist.

Schritt 1:
Lösen Sie bitte die Verschraubung.



Schritt 2:
Bitte lösen Sie vorsichtig die vorhandene Antenne vom Android Board.
Sie können vorsichtig mit einem Fön den Kleber lösen.



Schritt 3:

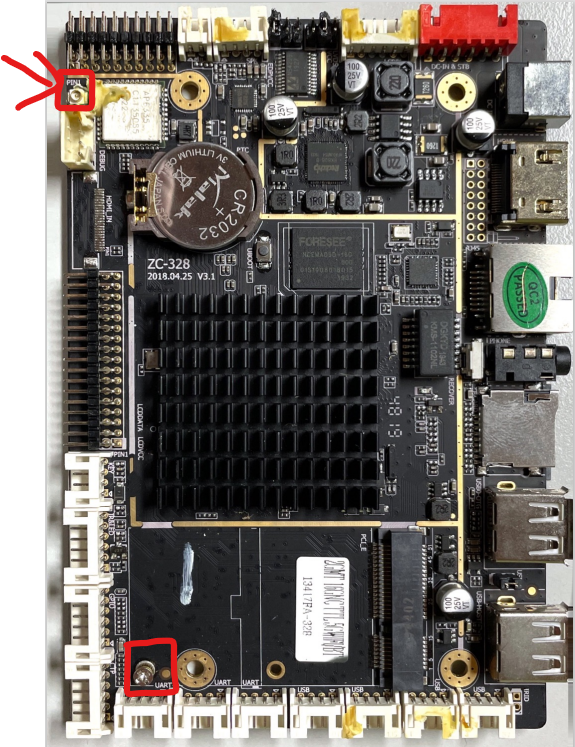

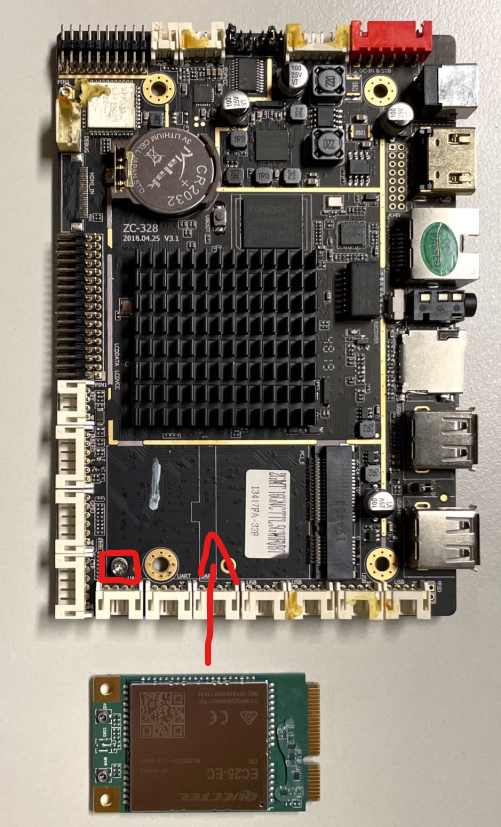

Lösen Sie die Schraube am Android Board und stecken Sie das LTE-Modul ein.
Bitte setzen Sie die Schraube wieder ein und befestigen Sie somit das LTE-Modul auf dem Android Board.



Schritt 4:

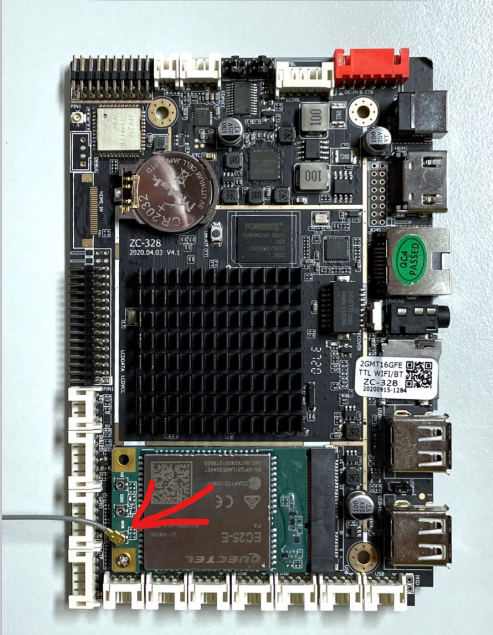

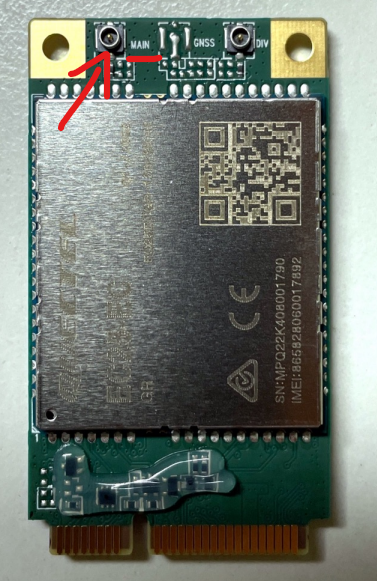

Befestigen Sie vorsichtig den vorher gelösten Antennenstecker auf dem LTE-Modul am "MAIN" Antennenanschluss:






Schritt 5:

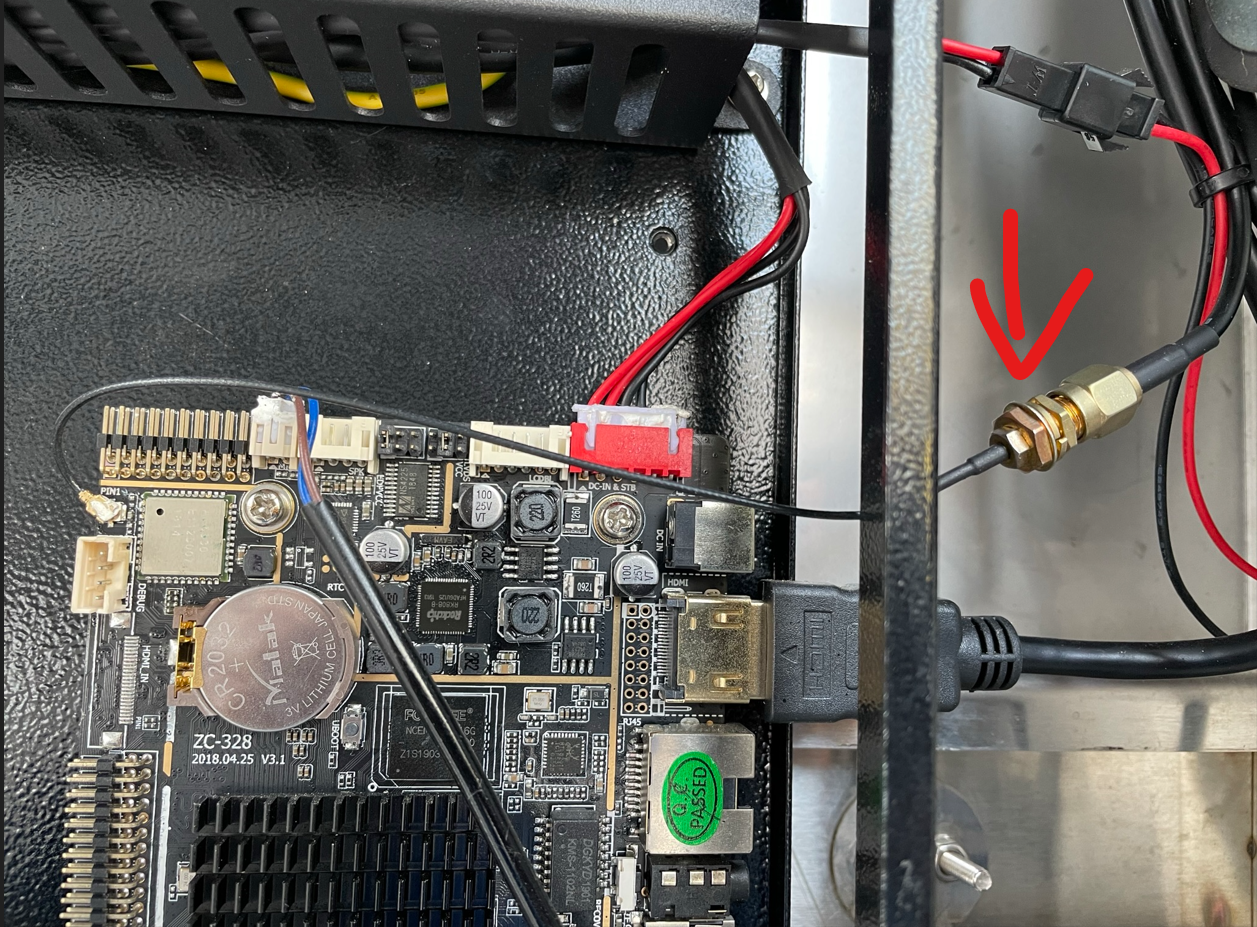

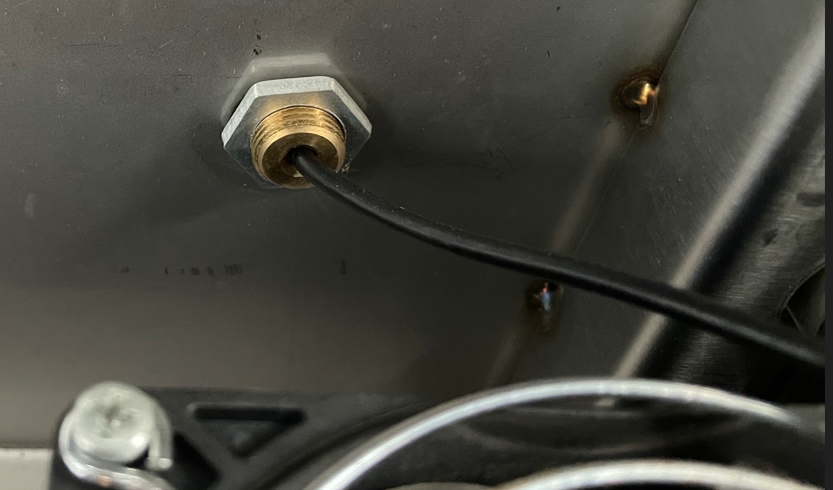

Führen Sie die Antenne durch das dafür vorgesehene Loch an der Oberseite Ihres Terminal, entfernen Sie die Schutzfolie der Klebefläche, um die Antenne wasserdicht zu verkleben.
Ziehen Sie die Kontermutter der Antenne fest.



Schritt 6:
Befestigen Sie gegebenenfalls das Antennenkabel mit Kabelbindern an den verfügbaren Punkten im Gehäuse des Terminals

Schritt 7:

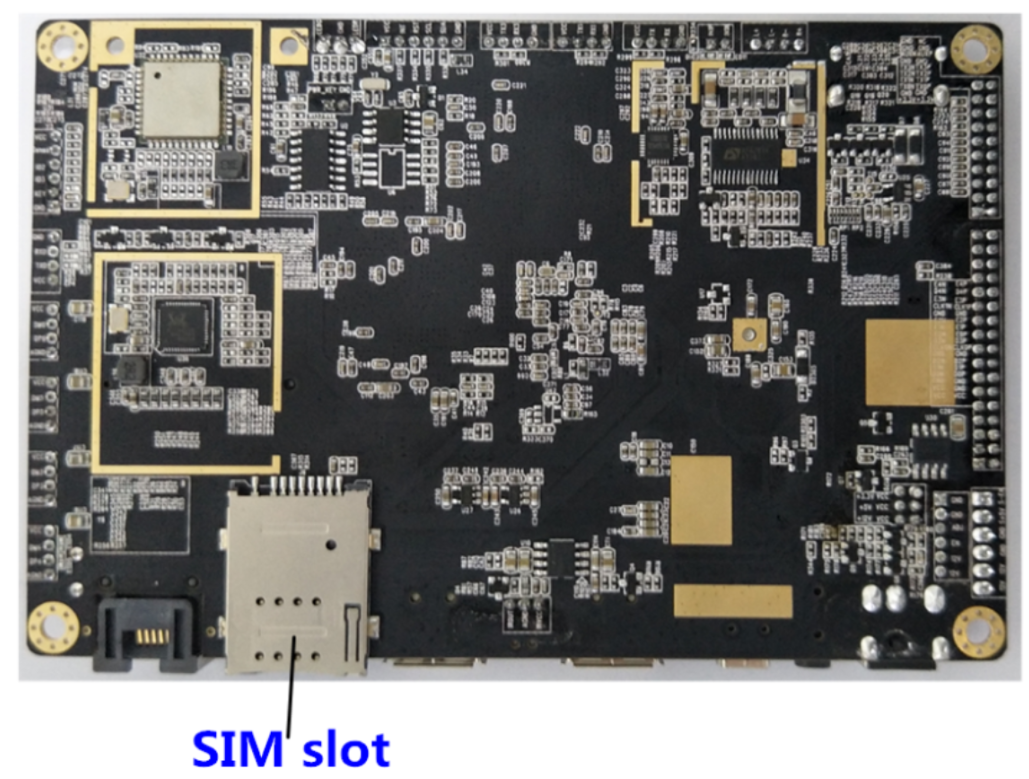

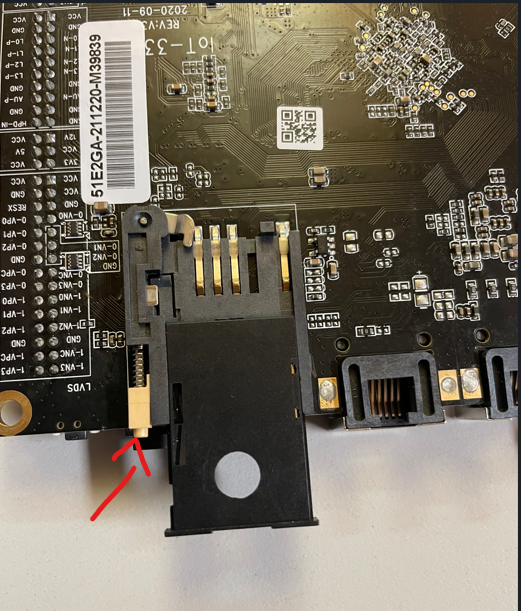

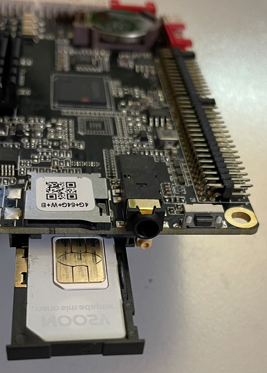

Der SIM-Karten Slot befindet sich auf der Rückseite des Android Boards:
(Es muss eine MINI SIM Karte eingelegt werden)
