Videoanleitung zur Inbetriebnahme der Lichtschranke

Im nachfolgenden Video wird erklärt, wie die Lichtschranke in Betrieb genommen wird, um im Anschluss das Besucheraufkommen in Echtzeit messen zu können.




Voraussetzungen

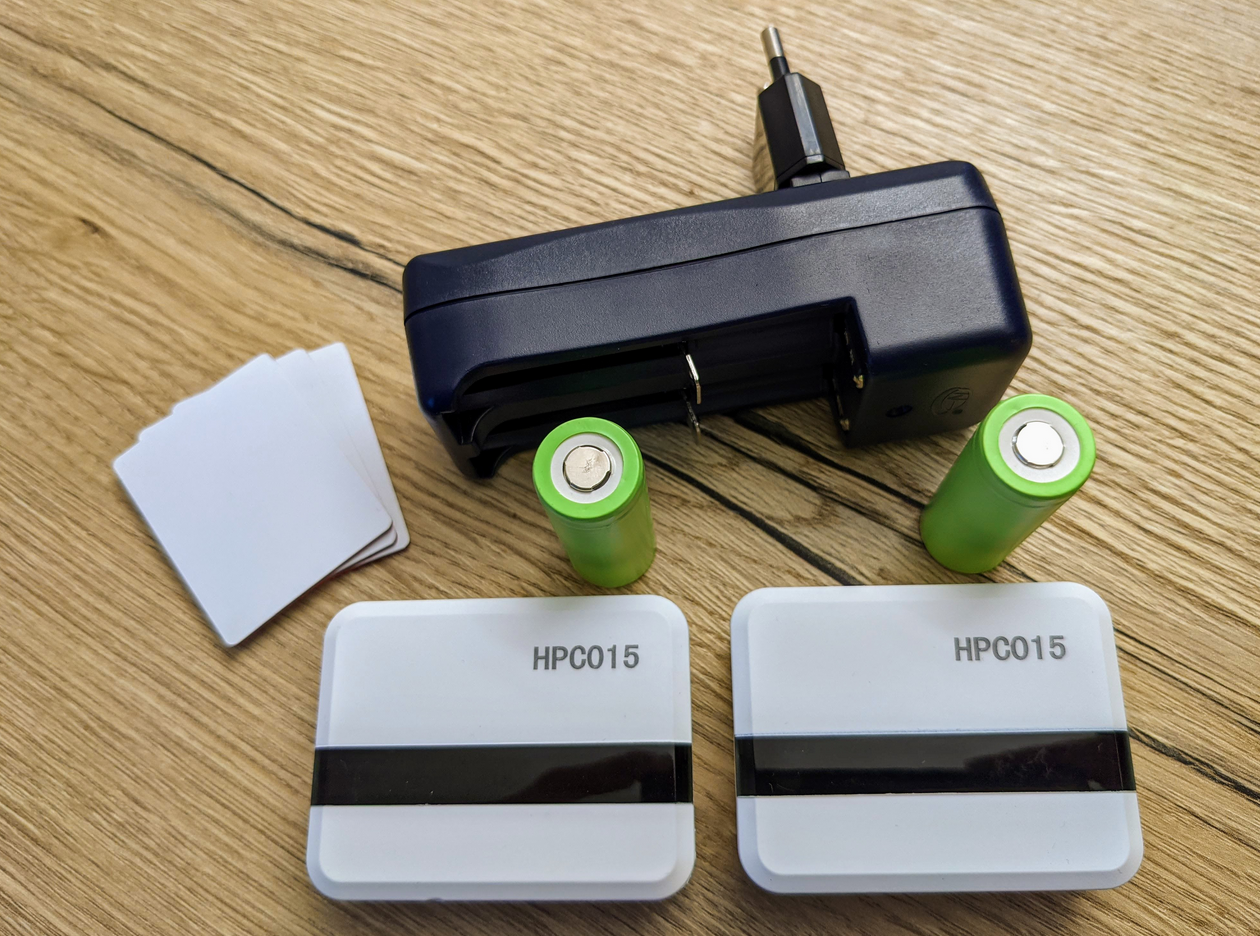

Für die Inbetriebnahme des one.sensor (Lichtschranke) werden nachfolgende Komponenten benötigt:
  1. one.sensor (Lichtschranke)
  2. 2x Akkus + Ladestation (im Lieferumgang enthalten)
  3. Klebepads zur Montage (im Lieferumgang enthalten)
  4. Zugangsdaten zu unserem Redaktionssystem one.data
  5. Zugangsdaten zur Internetverbindung (WLAN-Zugangsdaten)


Inbetriebnahme

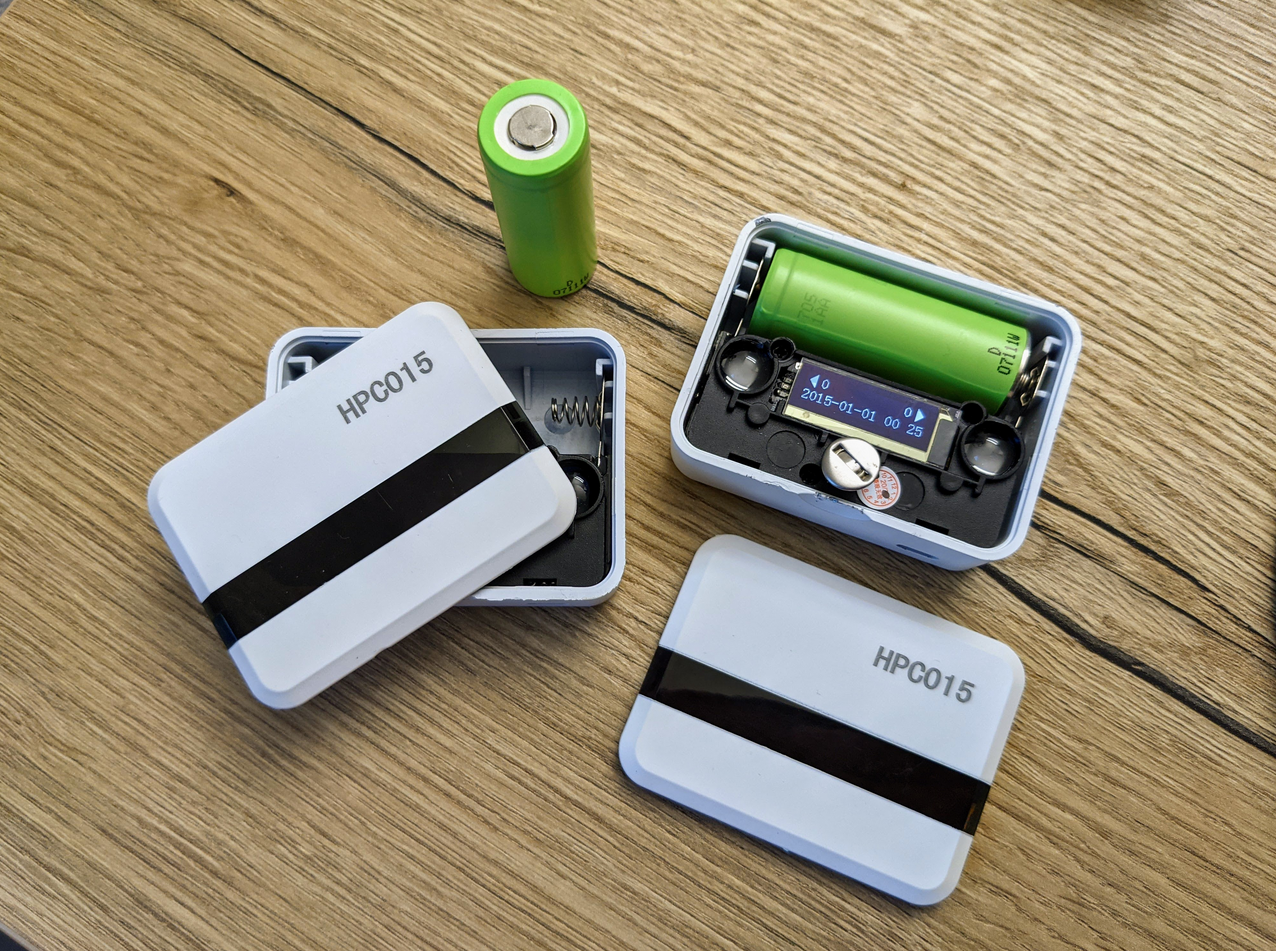

Für die Inbetriebnahme den Deckel der Lichtschranken öffnen und die Akkus einlegen:

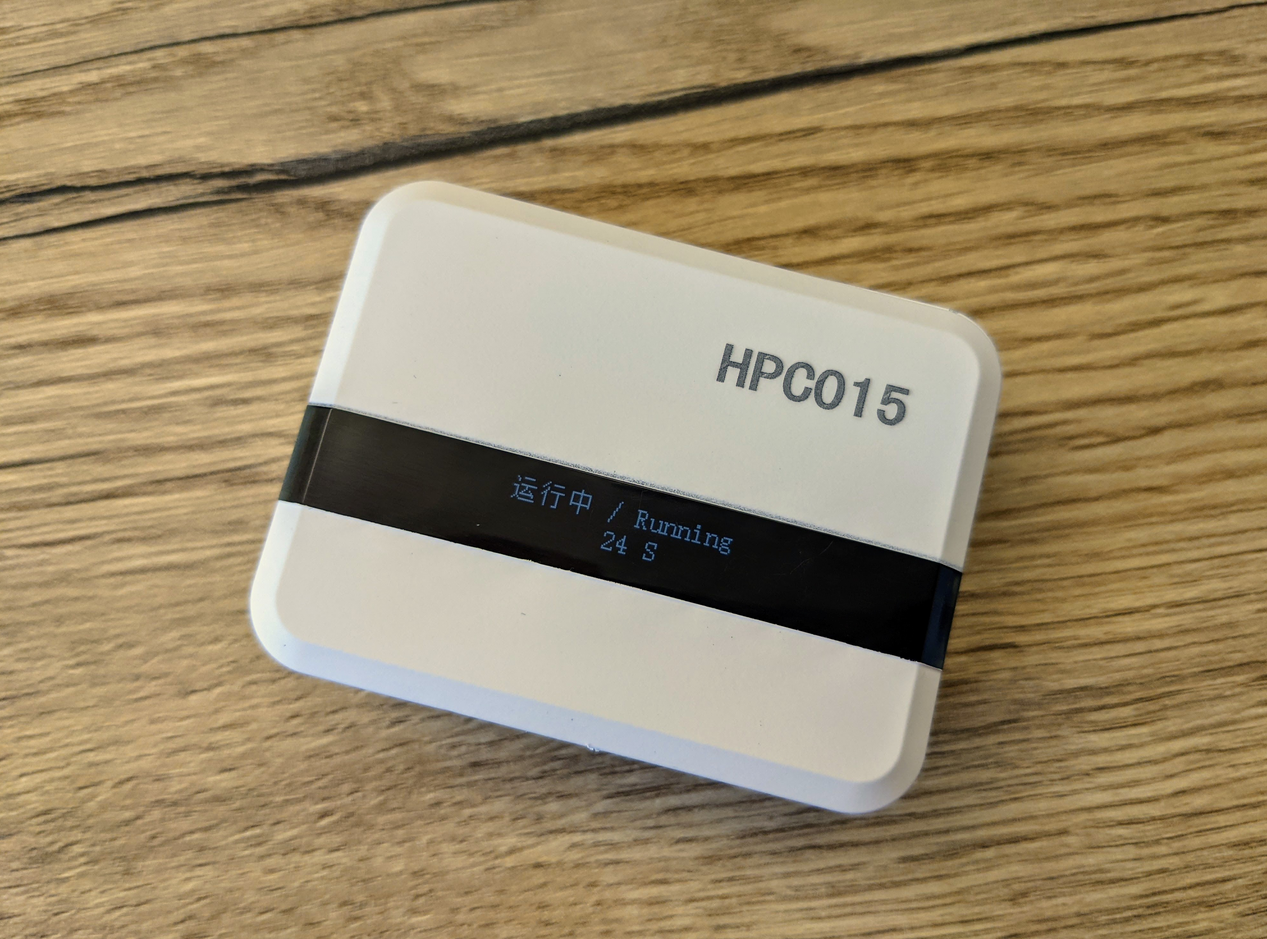

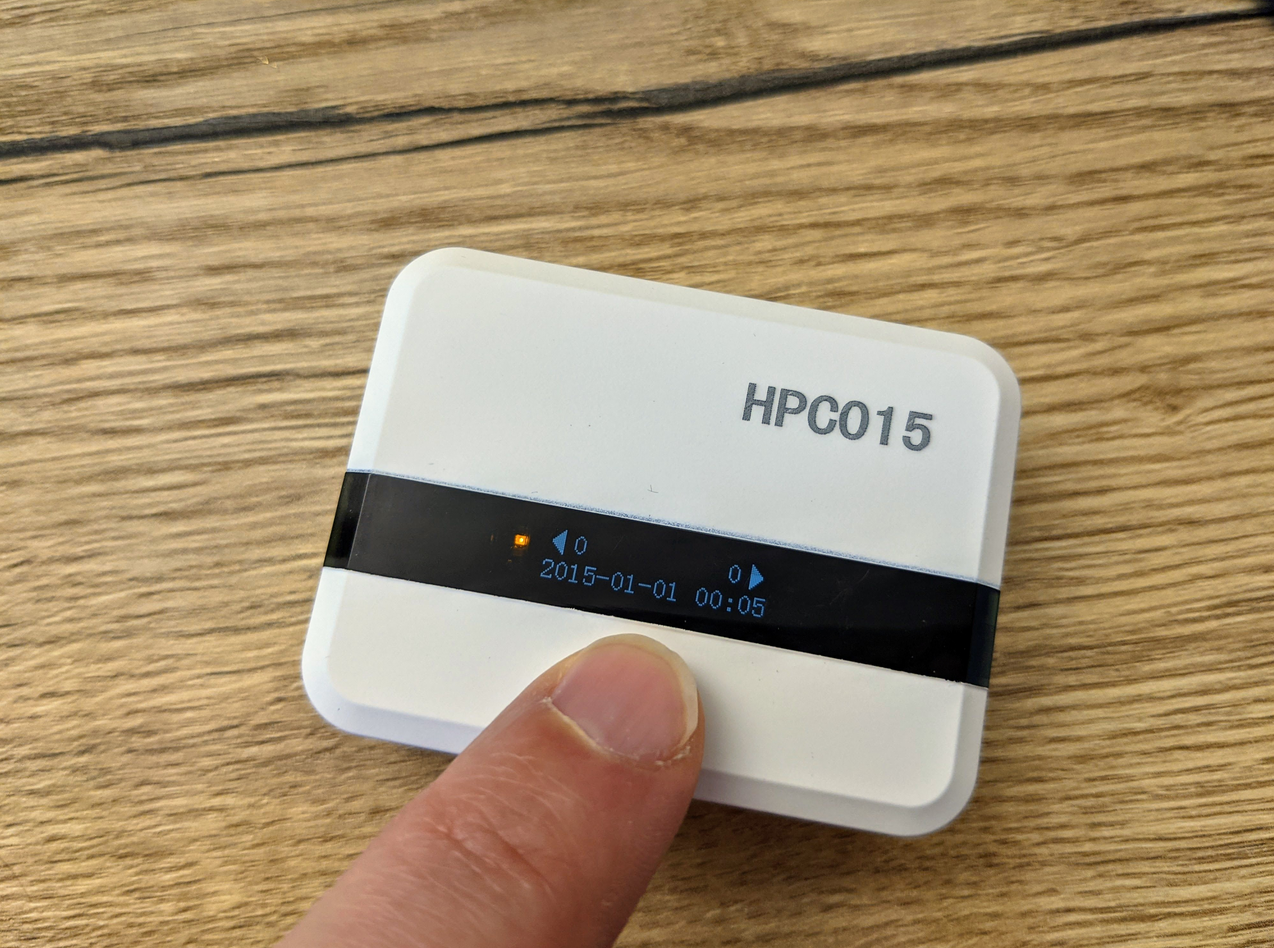

Nach dem Startvorgang durch Tippen auf die Oberfläche das Display aktivieren:

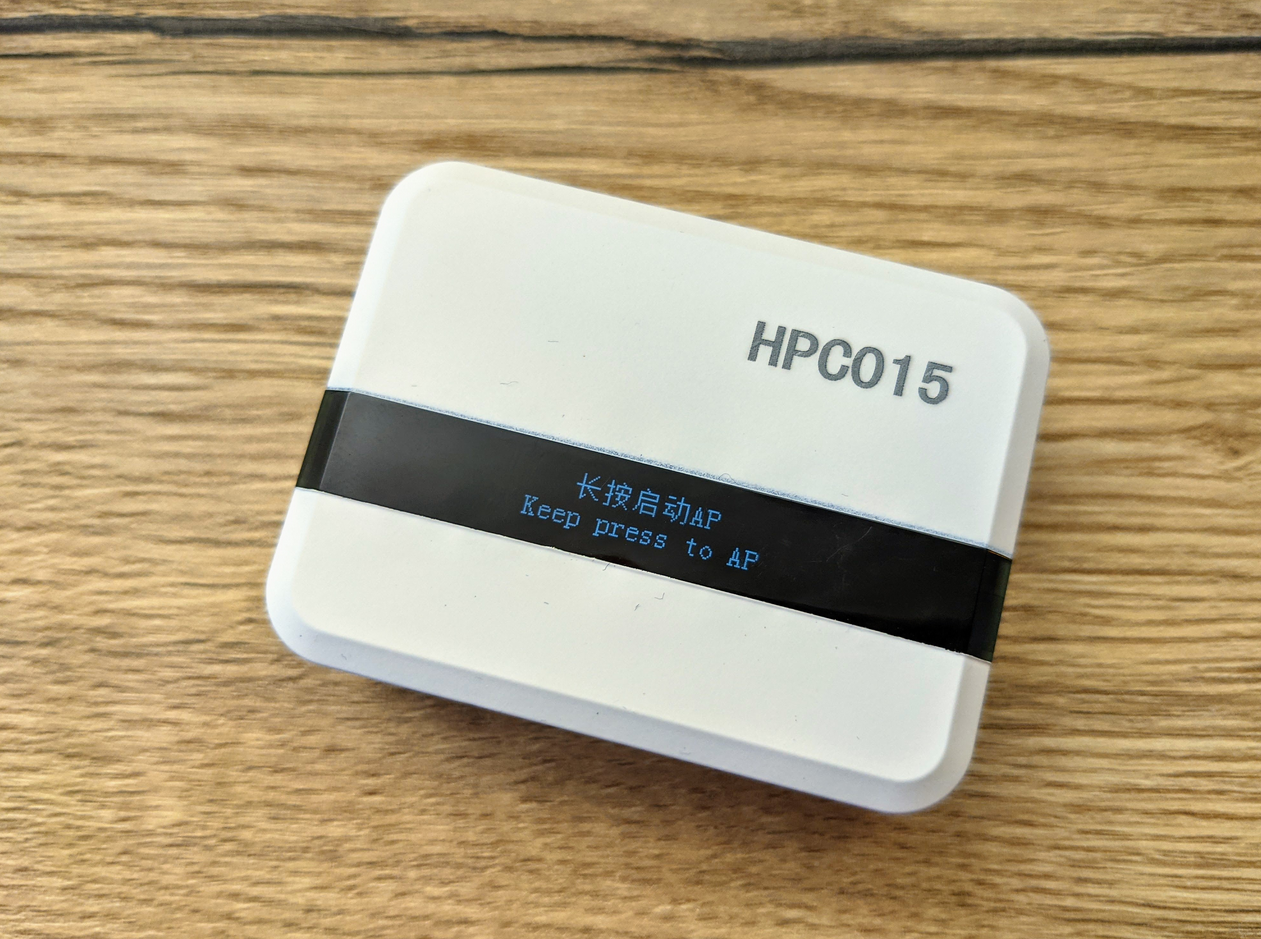

So lange auf die Oberfläche Tippen bis im Display "Keep press to AP" erscheint:



Durch langes Tippen auf die Oberfläche wird das WiFi-Setup (Accespoint Modus) aktiviert:

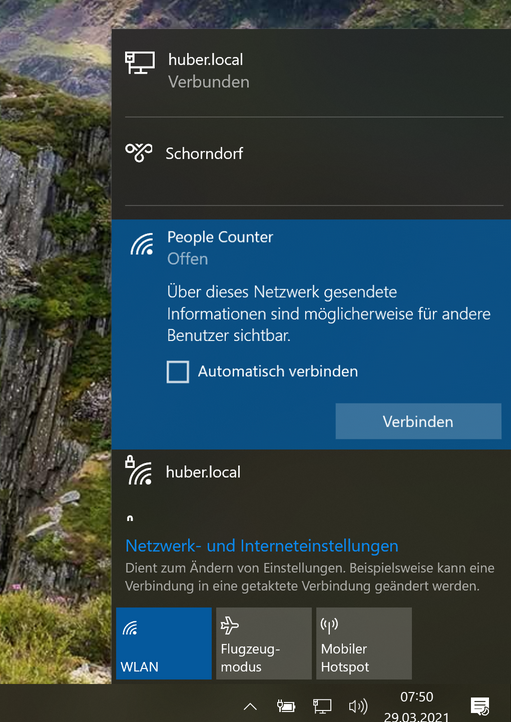

An einem PC, Smartphone oder Tablet erscheint nun das WLAN "People Counter". Bitte mit diesem verbinden:



Idea

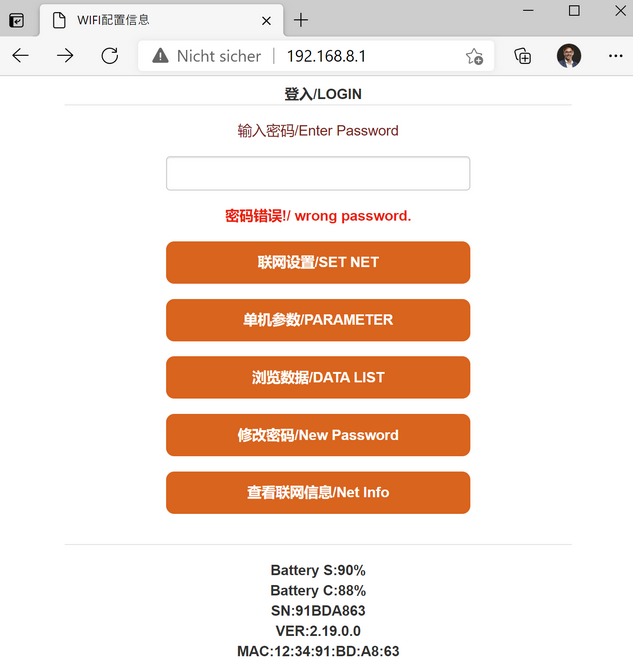

Im Browser die Adresse http://192.168.8.1/ eingeben.
Das Standard Passwort ist "1234":



Im Menü "SET NET" auswählen.

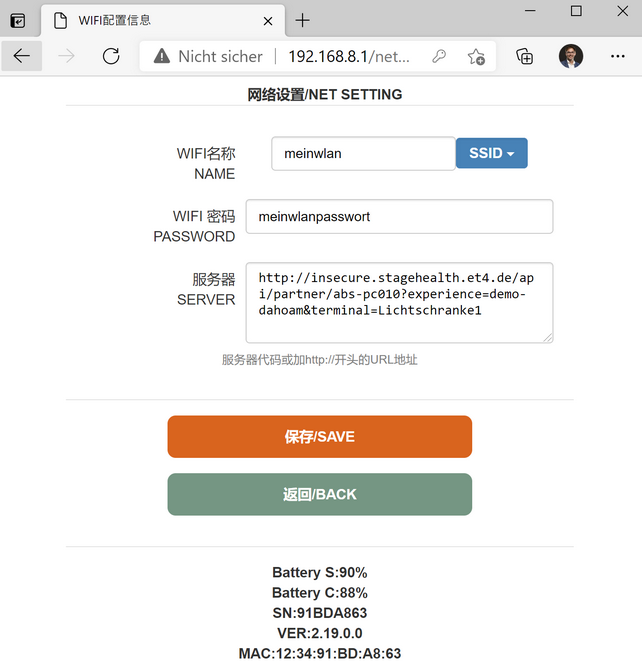

Dort dann deine WLAN Zugangsdaten unter "WIFI Name" und "WIFI PASSWORD" eingeben:




Idea
Unter "SERVER" die korrekte URL eintragen:

Unter "experience" deinen Projektnamen eintragen. Unter "terminal" den Namen der Lichtschranke eintragen um diese später in one.data wieder zu finden.
Ist die "experience" nicht bekannt bitte an unseren Support unter support@destination.one wenden.

Abschließen auf "SAVE" klicken um das Setup zu beenden.

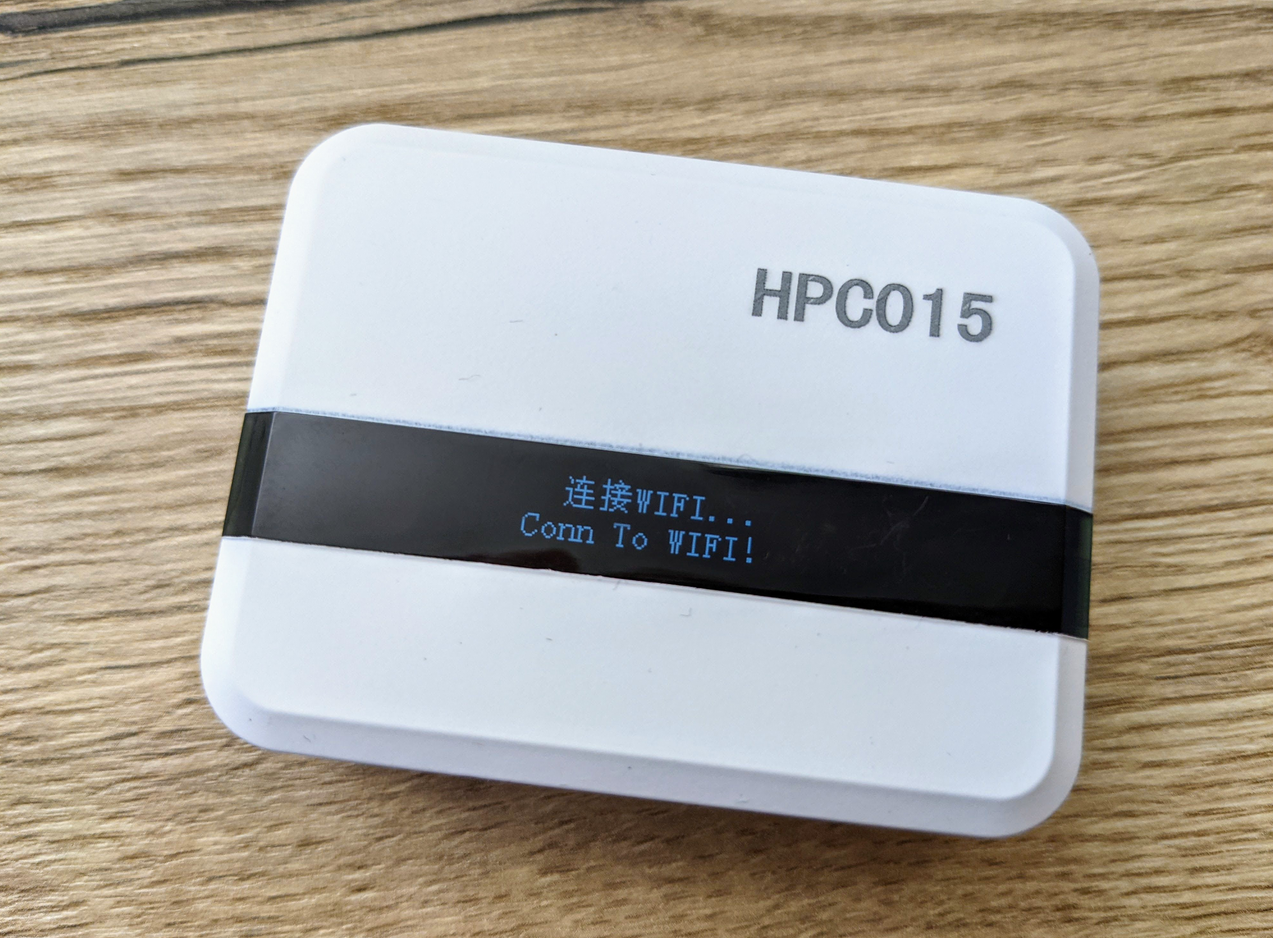

Die Lichtschranke verbindet sich nun mit deinem angegebenen WLAN:



Die Lichtschranke sendet nun alle 15 Minuten die Messwerte an destination.one.

Warning
Der one.sensor funktioniert nur an einem internen WLAN mit direkter Verbindung zum Internet.
Öffentliche WLANs mit vorgeschalteter Anmeldeseite werden nicht unterstützt.
Für die Auswahl des richtigen WLANs, wende dich bitte an Deinen lokalen Netzwerkadministrator.

Idea
Das Standard Passwort "1234" kann unter "New Password" geändert werden.

Montage

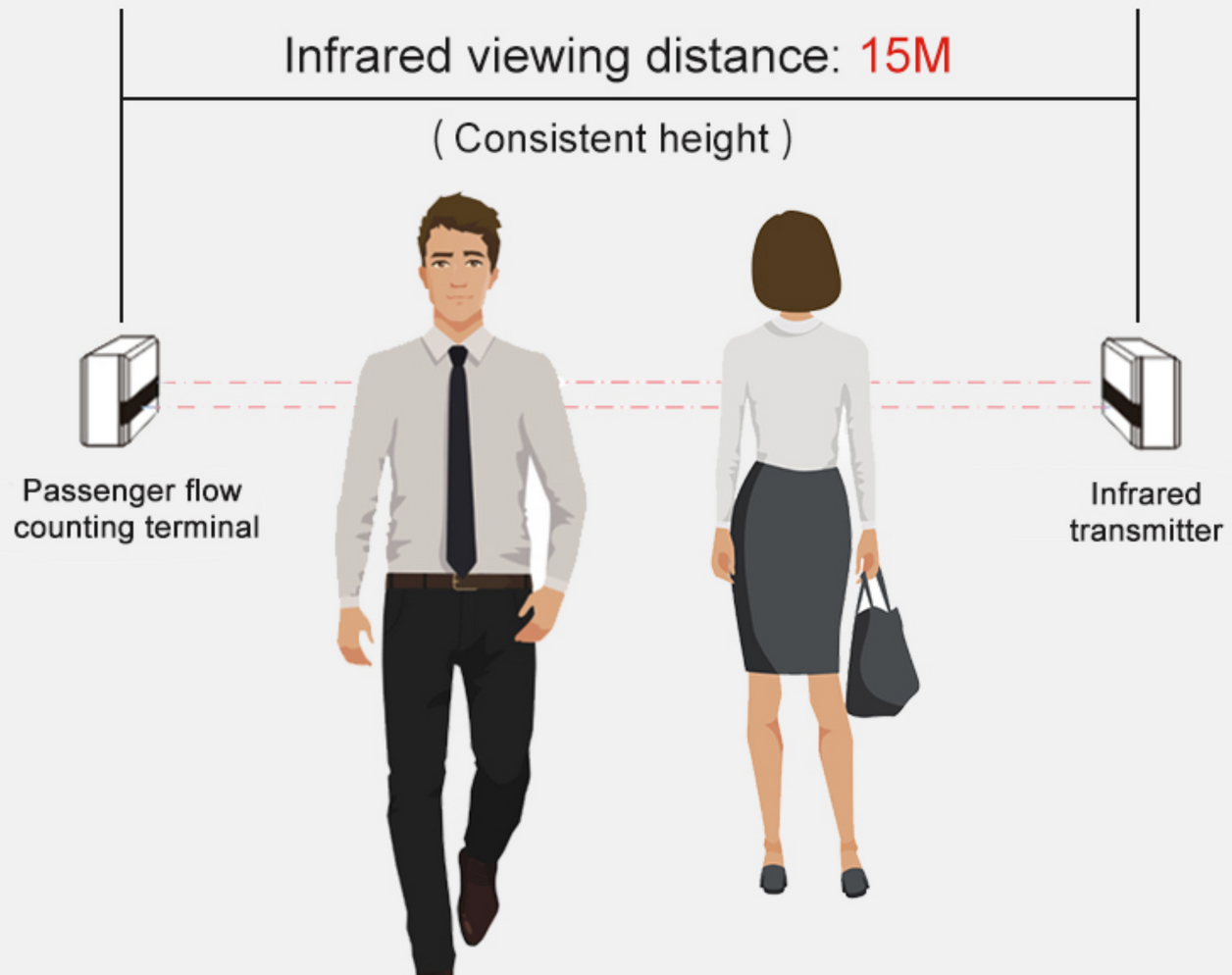

Montagehinweis zur Lichtschranke:

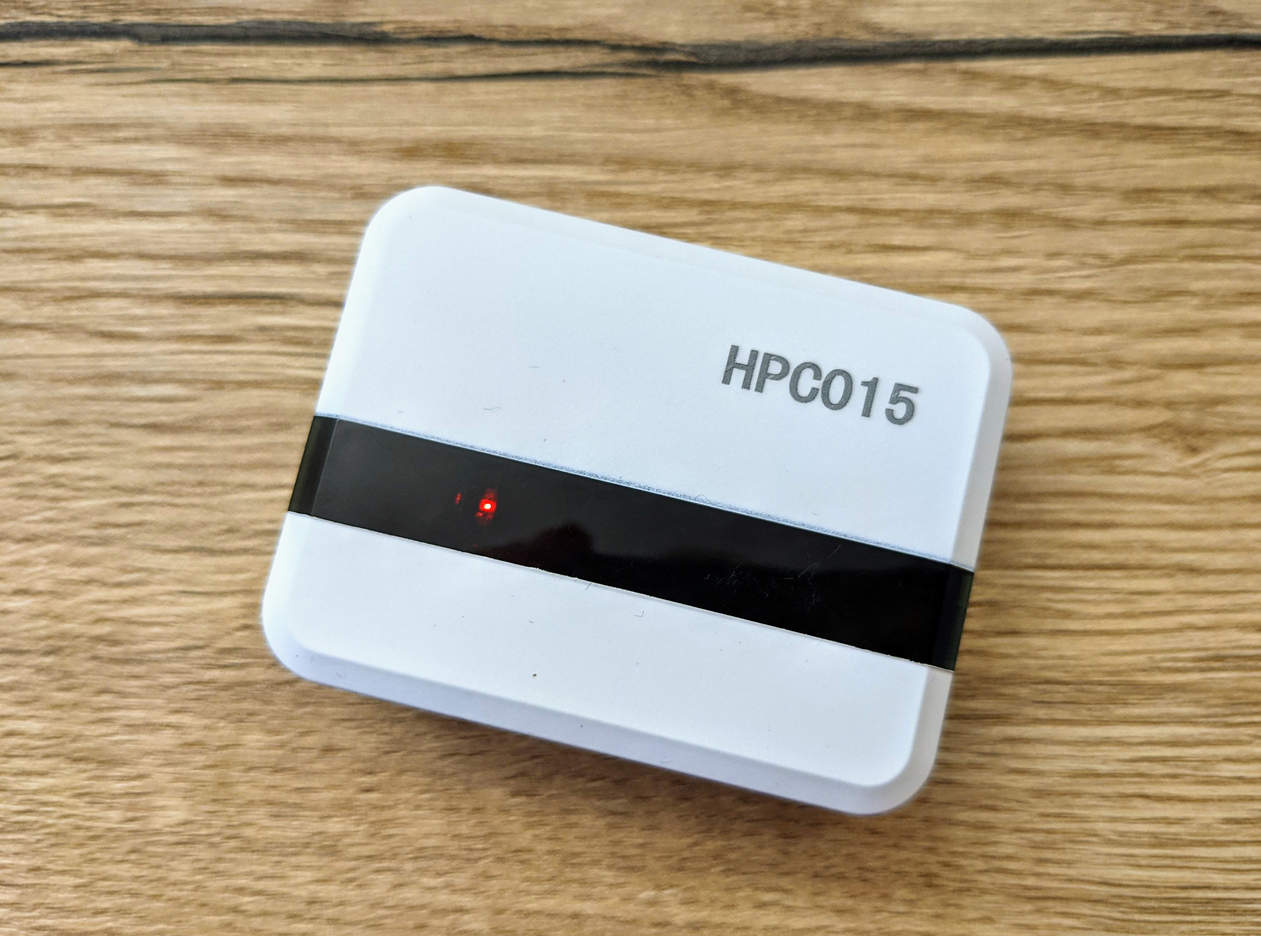

Bitte darauf achten, dass die Lichtschranken korrekt aufeinander ausgerichtet sind. Ist dies nicht der Fall blinkt eine rote Warnleuchte:



Akku-Betrieb vs. USB-Netzteil

Typischerweise halten die Akkus drei Monate bis diese wieder in der beiliegenden Ladestation wieder aufgeladen werden müssen.

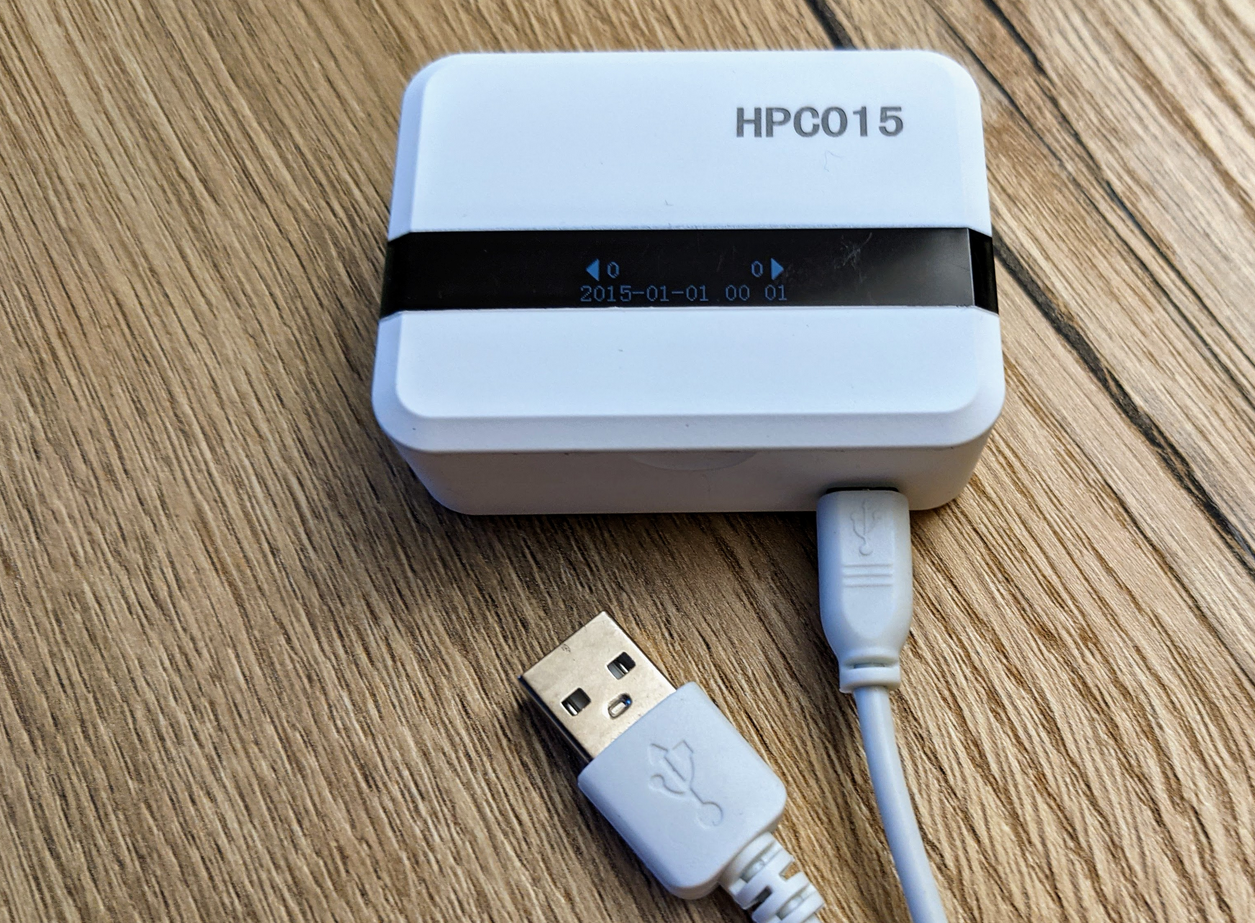

Alternativ kann die Lichtschranke auch über ein USB-Netzteil permanent mit Strom versorgt werden:




WarningWichtig:

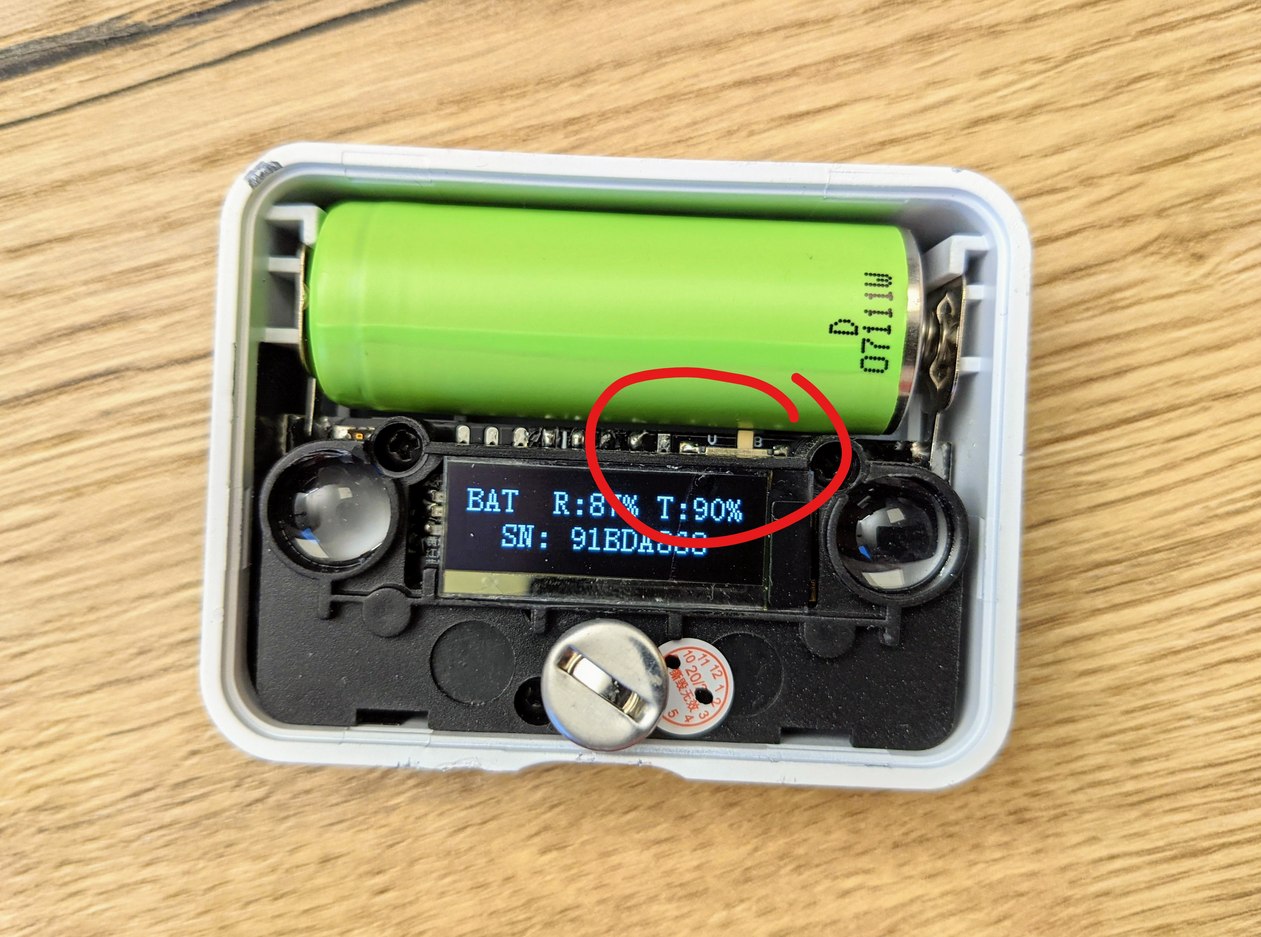

Bevor das USB-Kabel angeschlossen wir müssen die Akkus entfernt werden und der Dip-Schalter von "B" auf "V" umgestellt werden:



Verknüpfung mit one.data

Um die Daten auch in einer Ausgabe zu visualisieren, ist es wichtig, dass Du über die neueste Version der one.pages oder one.welcome verfügst. Gehe hierzu auf unseren Vertrieb zu (sales@hubermedia.de).
Um den getrackten Werten einem Inhalt in der Datenbank zuweisen zu können (POI, Gastgeber oder Gastronom) und Schwellwerte für die Auslastungs-Ampel zu definieren, musst Du in one.data die folgenden Felder ausfüllen:



Alert
Hinweis:
In den Video wird die Einrichtung am Beispiel des Wifi-Trackers erklärt. Die Einrichtung der Lichtschranke funktioniert aber identisch.
