In diesem Handbuch stellen wir Dir die Informationen zur Verfügung, die Du für die Aufstellung Deines Outdoor-Kiosk benötigst.

1. Standortwahl

Bitte beachte, dass die Standortwahl maßgebliche Auswirkungen auf die Bedienbarkeit und Lebensdauer Deines Infoterminals hat.

• Standorte mit direkter Sonneneinstrahlung:

1. direkter Lichteinfall auf das Display beeinträchtig die Lesbarkeit der Kiosk-Inhalte stark

2. direkt im Sonnenlicht stehend besteht die Gefahr der Überhitzung und kann die Alterung der Komponenten beschleunigen

1. Standorte mit extremer Witterung:


1. natürliche Einflüsse wie z. B. Regen, Sonne, Wind, Staub und Sand können sich negativ auf die Haltbarkeit der Geräte auswirken.

• Standorte, an denen sich Wasser staut:


1. das Fundament darf nicht in einer Senke gelegt werden (stehendes Wasser!)

2. der Untergrund muss dauerhaft den, in den statischen Berechnungen, genannten Anforderungen entsprechen

2. Technische Voraussetzungen Infrastruktur:

Folgende technische Voraussetzungen sind für einen Kiosk am jeweiligen Standort bereitzustellen

2.1 Stromanschluss

1. VDE konformer Festanschluss 230 Volt / 50 Hertz, über FI-Sicherung abgesichert.
   Der maximale Stromverbrauch bei Outdoorterminals beträgt ca. 400 Watt (Heizung ist eingeschaltet und das Display ist auf maximale Helligkeit eingestellt). Im Normalbetrieb liegt der Verbrauch bei Outdoorterminals bei etwa 300 Watt. Die Heizung schaltet sich erst ein, wenn die Innentemperatur unter -5°C fällt. Im Ruhemodus, wenn das Display abgeschaltet ist, beträgt der Stromverbrauch des Geräts etwa 180 Watt.

Aufgrund der derzeit für "Werbetafeln im öffentlichen Raum" geltenden Bestimmungen, hinsichtlich der zulässigen Betriebszeiten (hier Abschaltung) der verwendeten Lichtquellen, kann in den WelcomeApp-Einstellung für diesen Zeitraum, aktuell 22:00 - 06:00 Uhr, der Kiosk in den Ruhe-Modus versetzt werden. Lüfter und Heizung bleiben hierbei in Betrieb.

In den Kiosken ist eine Zeit Schaltuhr verbaut, die Du manuell aktivieren und einstellen kannst.

Es ist hierbei zu beachten, dass bei Abschaltung über die Zeit Schaltuhr, weder die Lüfter, noch die Heizung in Betrieb sind !!!

Die Kioske sind für den 24/7 Betrieb zertifiziert, allerdings wirkt sich diese Stromsparmaßnahme positiv auf die Lebensdauer Deines Kiosk aus.



2.2 Internetverbindung:

Die Datenübertragungsrate sollte mind. 16 Mbit/s (unshared) betragen. Die Internetanbindung kann auf folgende Weisen hergestellt werden:

1. LAN: kabelgebundener Anschluss per Ethernet (bevorzugt)
2. WLAN: Alternativ kann die Anbindung per WLAN erfolgen.


Hier ist unbedingt darauf zu achten, dass für den Kiosk ein WLAN-Netzwerk ohne Zugangsbeschränkung, Datenlimit, Vorschaltseite, Passworteingabe, etc. zur Verfügung steht.

1. LTE: In Ausnahmefällen ist die Anbindung per LTE möglich. Für diese Art der Anbindung wird ein zusätzliches LTE-Modul benötigt, welches wir gerne bereitstellen.
   Prüfe bei der Auswahl Deines Mobilfunk-Anbieters, dass dieser am Standort eine ausreichende Datenübertragungsrate bereitstellt, und beauftrage ein ausreichendes, monatliches Datenvolumen !!



WLAN/LTE: Es darf keine LAN-Verbindung bestehen, kein LAN-Kabel eingesteckt sein!
Eine bestehende LAN-Verbindung wird vom System IMMER bevorzugt !!

Datenvolumen ca. 10 GB/Monat: kann je nach Inhalt, Frequentierung und Dauer des Betriebs sehr stark variieren !!

Wichtiger Hinweis:

Stelle unbedingt sicher, dass Deine Firewall unsere Anwendung nicht blockiert.

Stelle hierzu sicher, dass die Ports 80 (http), 443 (https) für die Kommunikation mit unseren Server-Systemen freigegeben sind, sowie der Port 5938 (Teamviewer), jeweils UDP/TCP

Wichtiger Hinweis Dual-Display-Kioske:

Bei Einrichtung Deines Dual-Display-Kiosk gibt es etwas zu beachten!

Bei Anbindung mittels LAN-Kabel:

Hierfür sind intern zwei LAN-Anbindungen notwendig, da jedes Display über ein separates System mit eigenem LAN-Anschluss betrieben wird:

Lösung 1:  dem Gerät von außen zwei LAN-Kabel zuführen

Lösung 2:  dem Gerät von außen ein LAN-Kabel zuführen, im Kiosk über Switch verteilen

Bei Anbindung mittels LTE-Modul:

Es werden zwei LTE-Module benötigt, diese werden jeweils direkt an je ein Android-Board angeschlossen .

Die Angabe zur Datenverbindungsrate gelten pro Gerät / pro Display !!

Bei Verwendung nur einer LAN-Zuleitung und Einsatz eines Switches im Gerät, ist eine eingehende gesamt Datenverbindungsrate von 24 Mbit/s ausreichend.

Bei Verwendung eines LAN-Kabels und Verteilung im Kiosk über einen Switch, muss für diesen ein Stromanschluss im Kiosk bereitgestellt werden. Hierzu muss durch einen Elektriker intern eine Steckdose im Gerät installieren werden oder ein direkter Anschluss an der Klemmenleiste, je nach Ausführung des Switch-Netzteils!

Bei Anbindung mittels WLAN:

Jedes der beiden Systeme wird separat über die Einstellungen der WelcomeApp mit dem WLAN verbunden.

3. Technische Daten im Überblick

1. Stromverbrauch: abhängig vom Gerätetyp und Gerätegröße

2. Datenvolumen: ca. 10 GB/Monat, kann je nach dargestelltem Inhalt, Frequentierung und Dauer des Betriebs sehr stark variieren !!

4. Vorbereitende Maßnahmen: Fundament

Bei allen Geräten ist darauf zu achten, dass vor dem Gerät ausreichend Platz für das Öffnen der Türen, zu Wartungs- und Reparaturzwecken, zur Verfügung steht. Empfohlener Mindestabstand sind 80 cm zur Front (Dual beidseitig) und seitlich von min. 20 cm zum Öffnen der Klappe und betätigen des Schließmechanismus.

4.1 Freistehende-Geräte

Bei freistehenden Geräten wird ein entsprechendes Beton-Fundament benötigt, mit folgenden Mindest-Maßen (Länge x Breite x Tiefe):

Windlastzone 1:
100 cm x 100 cm x 80 cm
Detailinformationen Blockfundament Windlastzone 1
Statische Berechnung Gründung Windzone 1

Windlastzone 2:
115 cm x 115 cm x 80 cm
Detailinformationen Blockfundament Windlastzone 2
Statische Berechnung Gründung Windzone 2

Windlastzone 3:
115 cm x 115 cm x 80 cm
Detailinformationen Blockfundament Windlastzone 3
Statische Berechnung Gründung Windzone 3

Windlastzone 4:
125 cm x 125 cm x 80 cm
Detailinformationen Blockfundament Windlastzone 4
Statische Berechnung Gründung Windzone 4

Das Betonfundament ist in der Mitte mit einem Kabelschacht (Leerrohr) zu versehen, durch das Strom- und Netzwerk-Kabel geführt werden.

Wichtiger Hinweis für die Montage:

Bringe noch keine Bohrungen im Fundament auf Basis der technischen Zeichnungen für die Bodenplatte an.

Dies erfolgt erst mit der Montage der Bodenplatte, da es produktionsbedingt zu Abweichungen kommen kann.

4.2 Wandmontage

Bei der Wand-Montage ist sicher zu stellen, dass die Wand über eine entsprechende Tragkraft verfügt. Die Gewichtsangaben findest Du in der jeweiligen Produktbeschreibung Deiner Kioskausführung.

Auch muss die Wand 100% plan und senkrecht sein. Ist dies nicht der Fall ist eine entsprechende Unterkonstruktion anzubringen.

4.3 Freistehend auf Standfüßen

Bei freistehenden Geräten auf Standfüßen (Querformat) wird jeweils ein Beton-Fundament pro Standfuß benötigt.

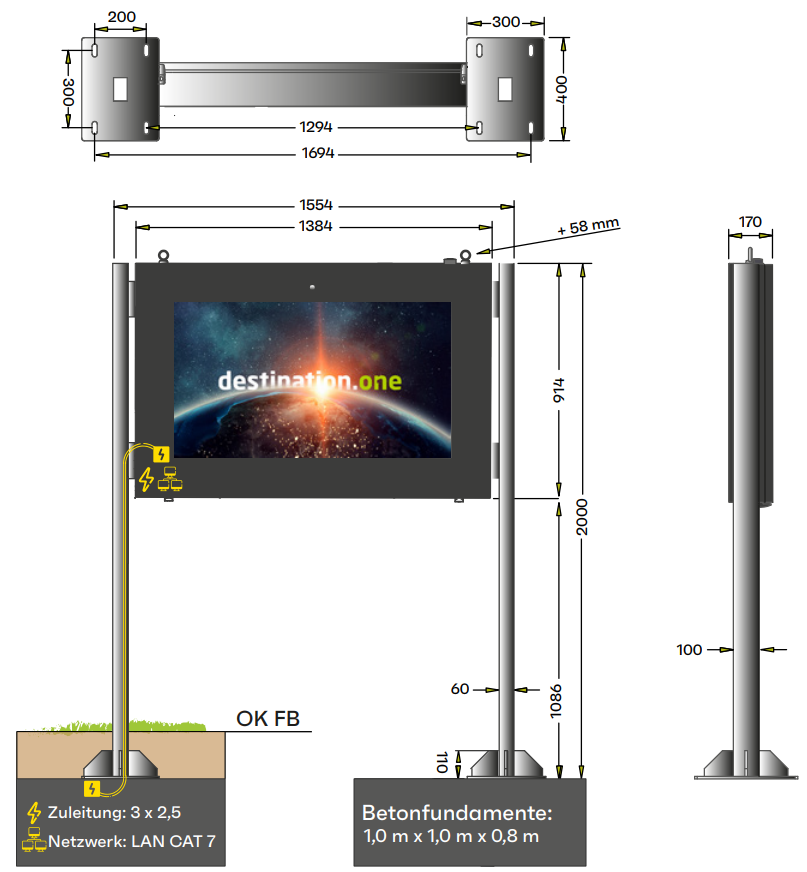

Mindest-Maßen (Länge x Breite x Tiefe): 100 cm x 100 cm x 80 cm.

Alternativ kann auch nur ein entsprechend größeres Beton-Fundament erstellt werden.



Bei freistehenden Geräten auf Standfüßen (Hochformat) wird ein Beton-Fundament mit nachfolgenden Mindest-Maßen empfohlen (Länge x Breite x Tiefe):
180 cm x 100 cm x 80 cm

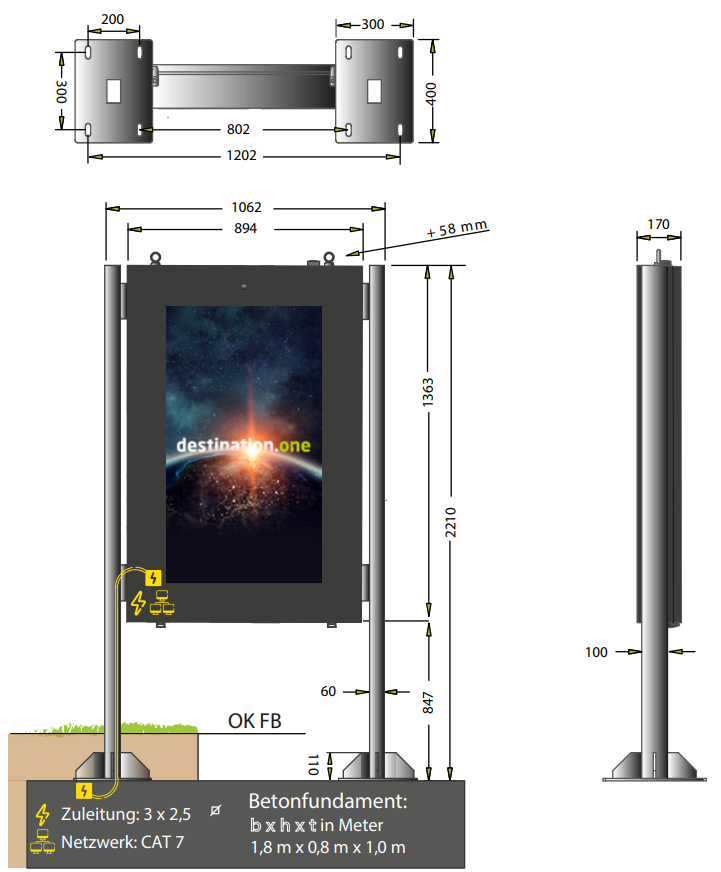

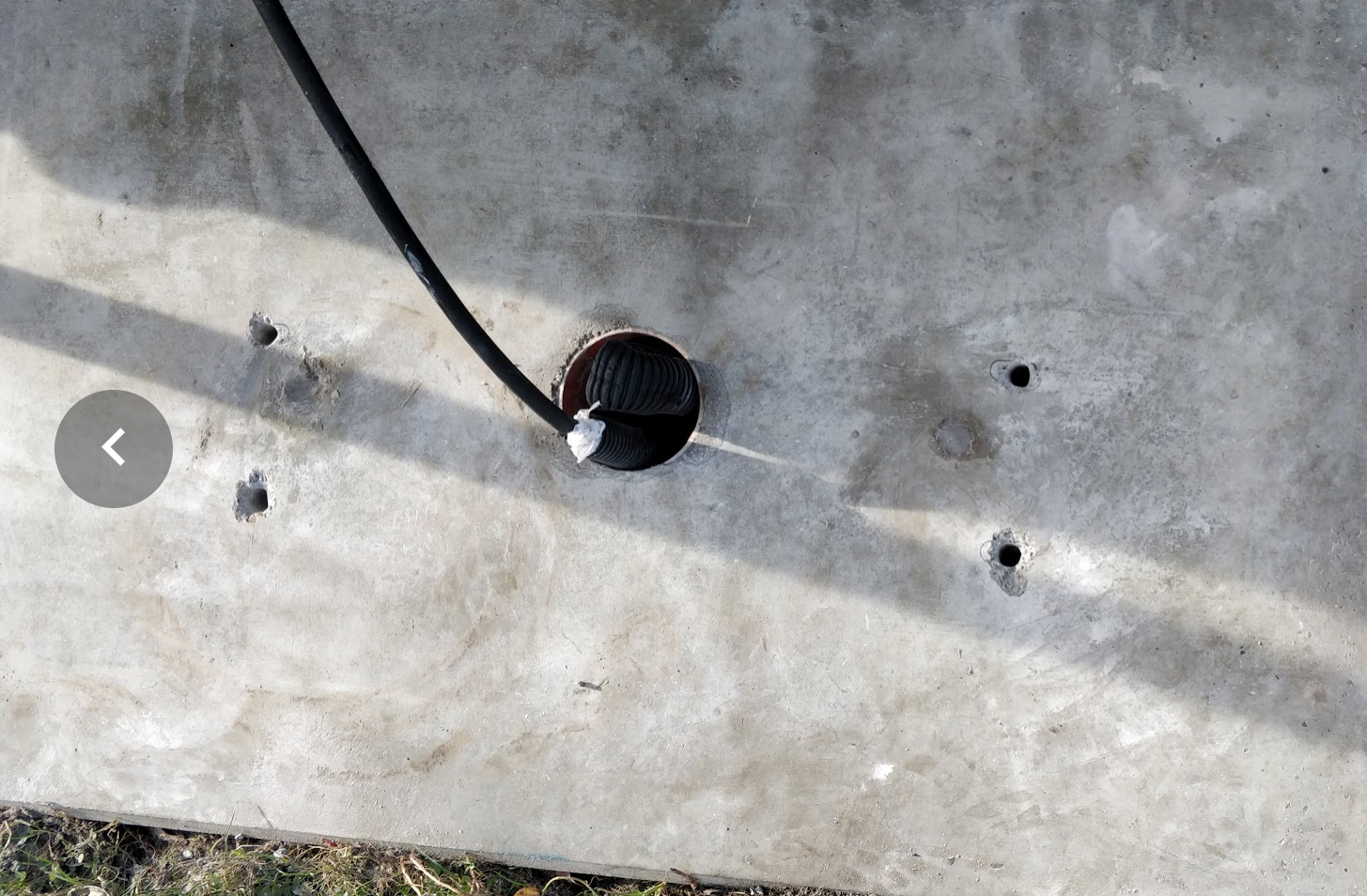

Das Betonfundament des linken Standfußes (von vorne betrachtet) muss mittig mit einem Leerrohr (mindestens EN 25 [min 25mmØ) versehen werden, durch das das Strom- und Netzwerkkabel geführt werden (vgl. Abb.).

Entferne rund um den Standort den Bodenbelag/Pflastersteine. Setzte das Betonfundament unter den Bodenbelag/Pflastersteine.

Nach der Montage kann der Bodenbelag/die Pflastersteine bündig bis an die Standfüße verlegt werden.

Bringe noch keine Lochbohrungen auf Basis der technischen Zeichnungen an. Dies erfolgt erst mit der Montage der Bodenplatte, da es produktionsbedingt zu Abweichungen kommen kann.

5. Aufstellung Terminal

Bei allen Geräten ist darauf zu achten, dass vor dem Gerät (besonders bei beidseitigen Displays) ausreichend Platz für das Öffnen der Türen, zu Wartungs- und Reparaturzwecken, zur Verfügung steht. Empfohlener Mindestabstand sind 80 cm zur Front (Dual beidseitig) und seitlich von min. 20 cm zum Öffnen der Klappe und betätigen des Schließmechanismus.

5.1 Benötigtes Werkzeug

1. Schlagbohrmaschine, Beton/Stein-Bohrer Ø 12 mm

2. Hammer

3. evtl. Leiter
4. Splinttreiber groß o. ä., zum Einschlagen der Schwerlast-Dübel
5. Werkzeugknarre mit kurzer Verlängerung und Stecknuss 19 mm

6. Stemmeisen (zum öffnen der Holzkiste)

7. Gabelstapler oder ähnliche Hebe-Vorrichtung zum Heben, Transportieren und Halten des Kiosks

8. Gurte und Schäkel (für den Transport zum Aufstellungsort)

9. Cutter / Teppichmesser
10. mitgelieferte Schrauben / Dübel / Schwerlastösen sowie Schlüssel (in der Regel gesonderter Umschlag vgl. Abb.)



5.2 Terminal auspacken

Der Terminal wird in der Regel in einer Holzkiste geliefert.

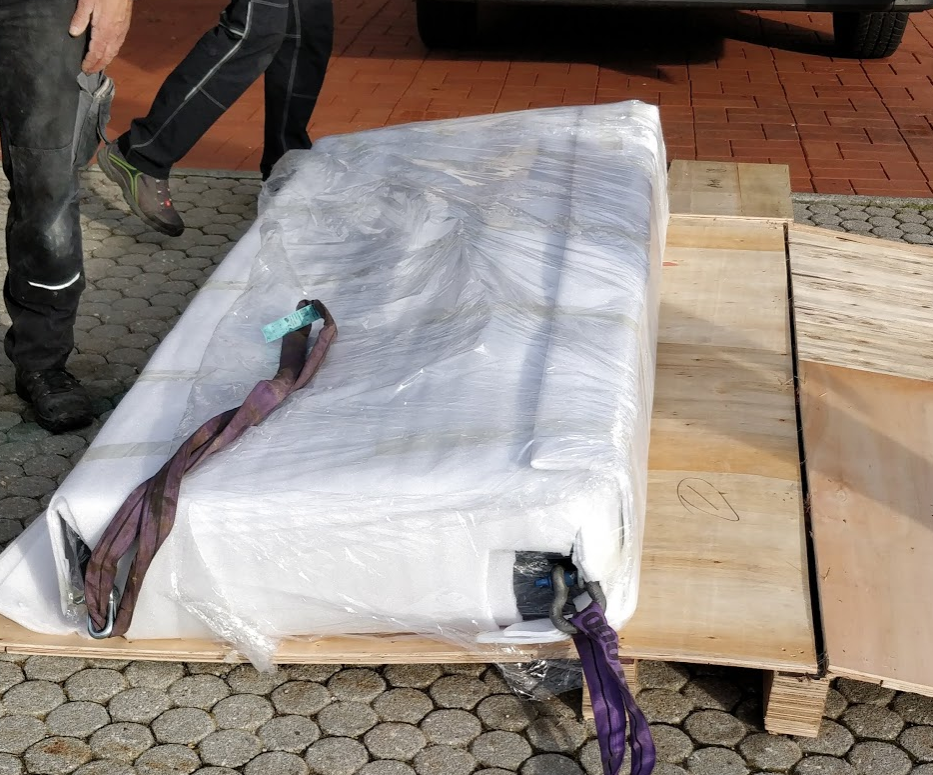

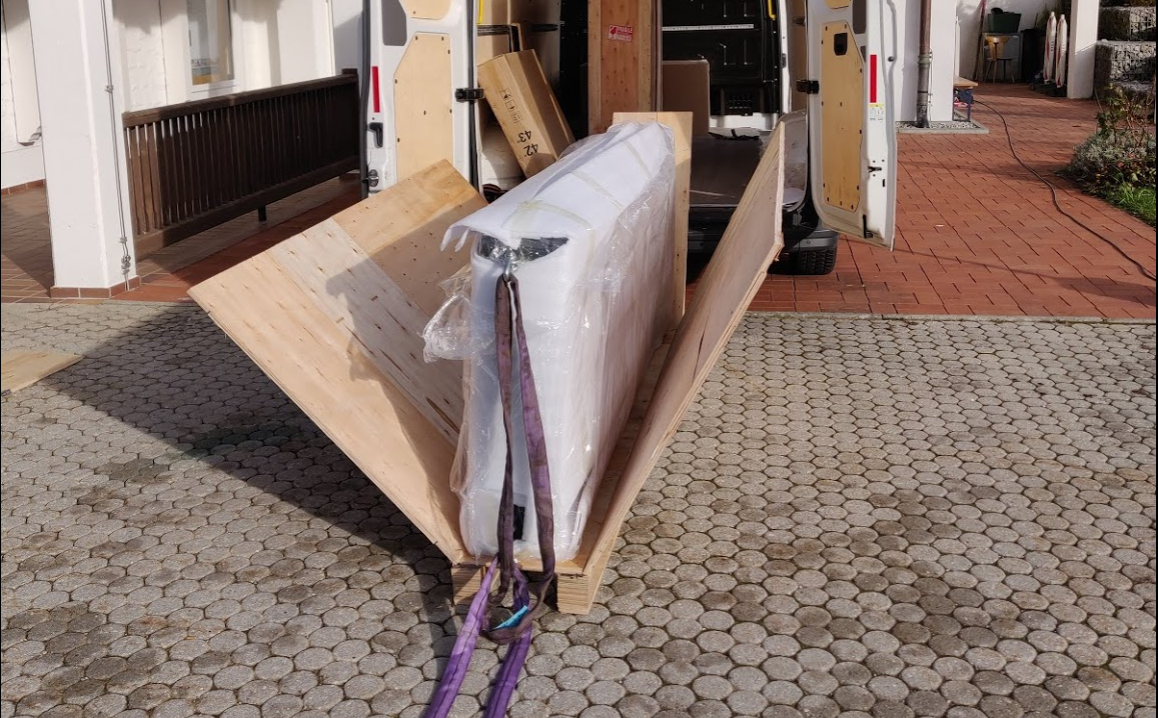

Stelle die Kiste, wie im Bild dargestellt, auf und öffne die Seitenwände.



5.3 Anbringung der Schwerlastösen

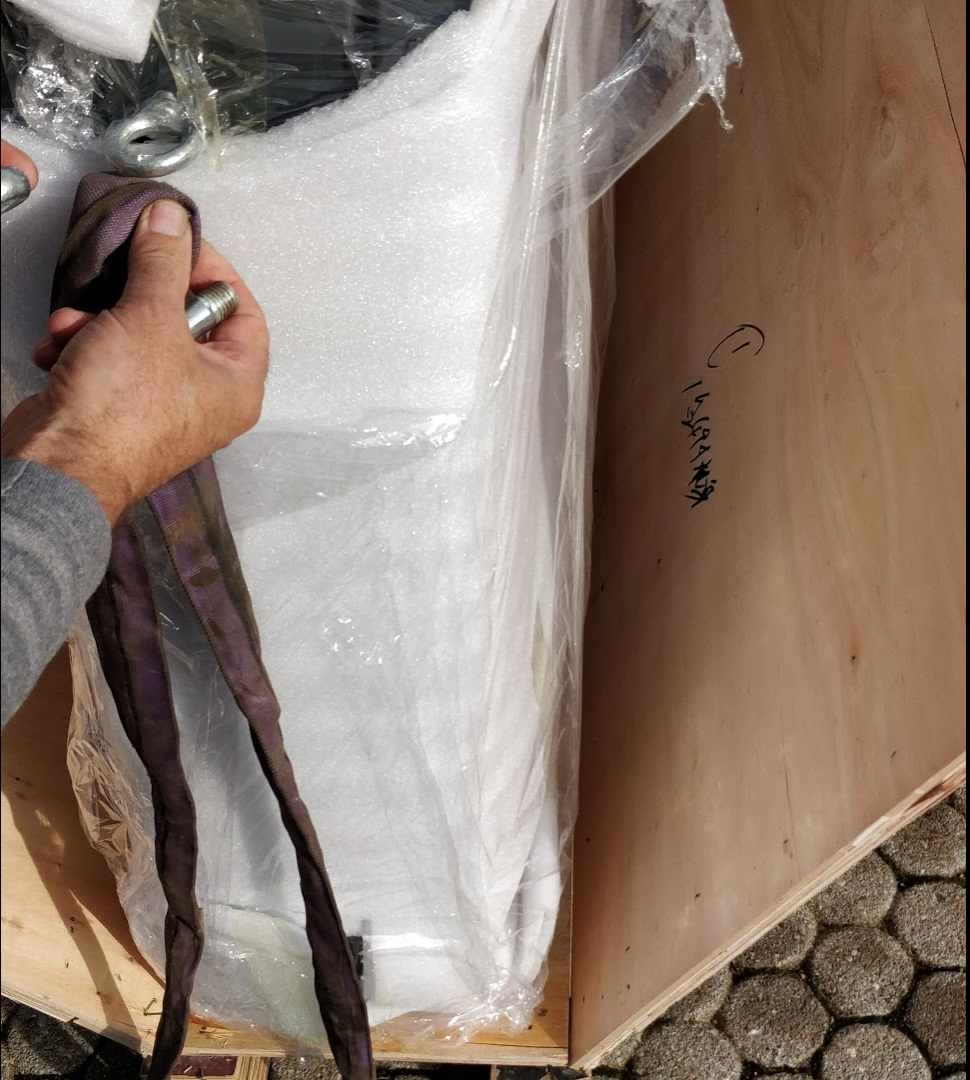

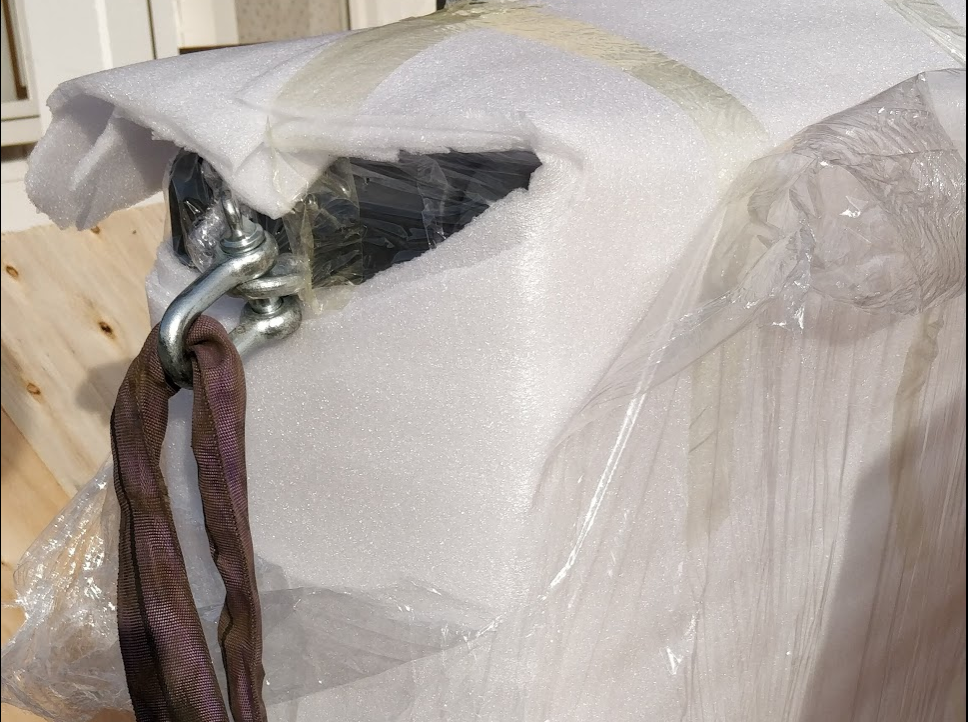

Öffne vorsichtig mit einem Cutter / Teppichmesser an der Oberseite die Schaumstoffverpackung und schraube die mitgelieferten Schwerlastösen ein.



Befestige nun die Schäkel mit den Gurten an den Schwerlastösen





5.4 Montage Bodenplatte

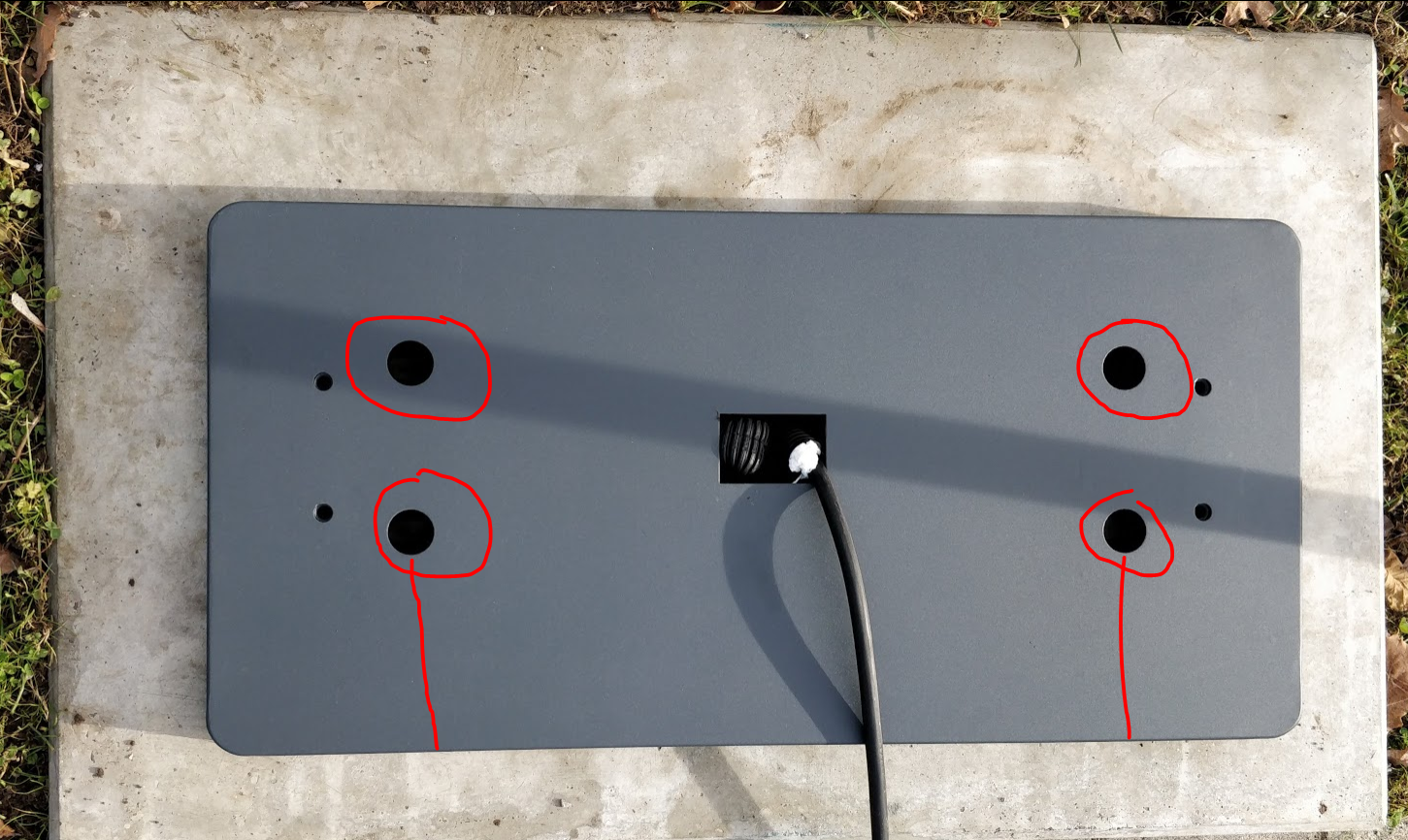

Die Bodenplatte auf das Fundament auflegen, dabei die Kabel durch mittige Öffnung führen - die lange Seite mit größerem Abstand Loch <-> Rand ist vorne / Frontseite Kiosk (vgl. Abb.)

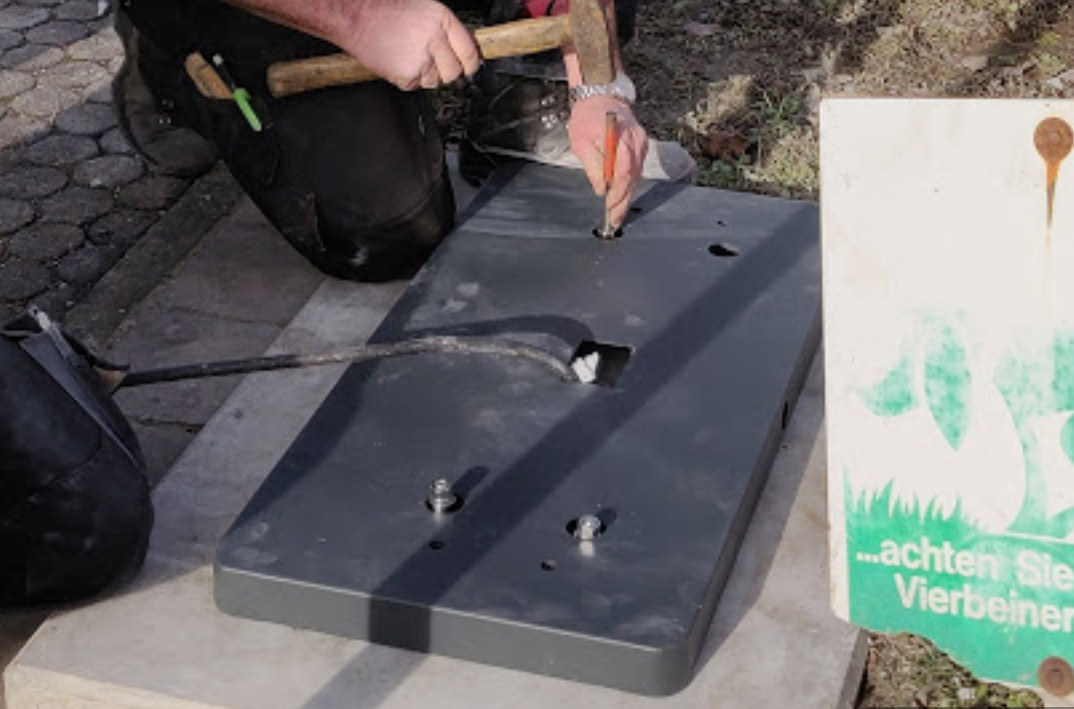

Jetzt kannst Du die Löcher anzeichnen und bohren, hier musst Du auf ausreichend Bohrtiefe für das Einsetzen der Schwerlastdübel achten



Vorsichtig die Schwerlastdübel mit Schraube (!) durch die Bodenplatten Öffnungen einschlagen, ggfls. mit Splinttreiber



Dann kannst Du die Schrauben festziehen



5.5 Montage Kiosk an Bodenplatte

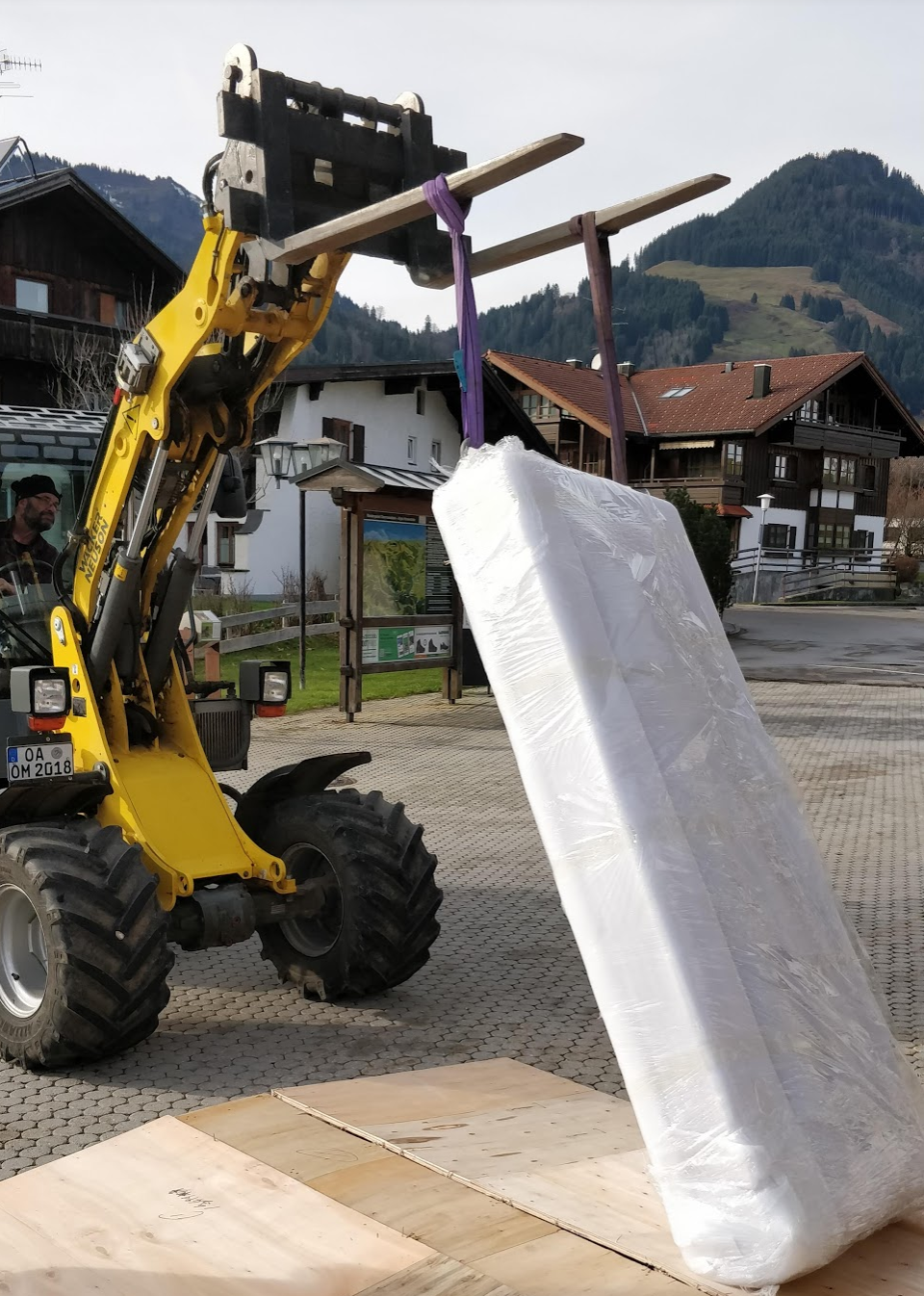

Den Kiosk langsam mit Hebegerät aufrichten



Nun kannst Du alle restliche Verpackungsmittel entfernen und fachgerecht entsorgen

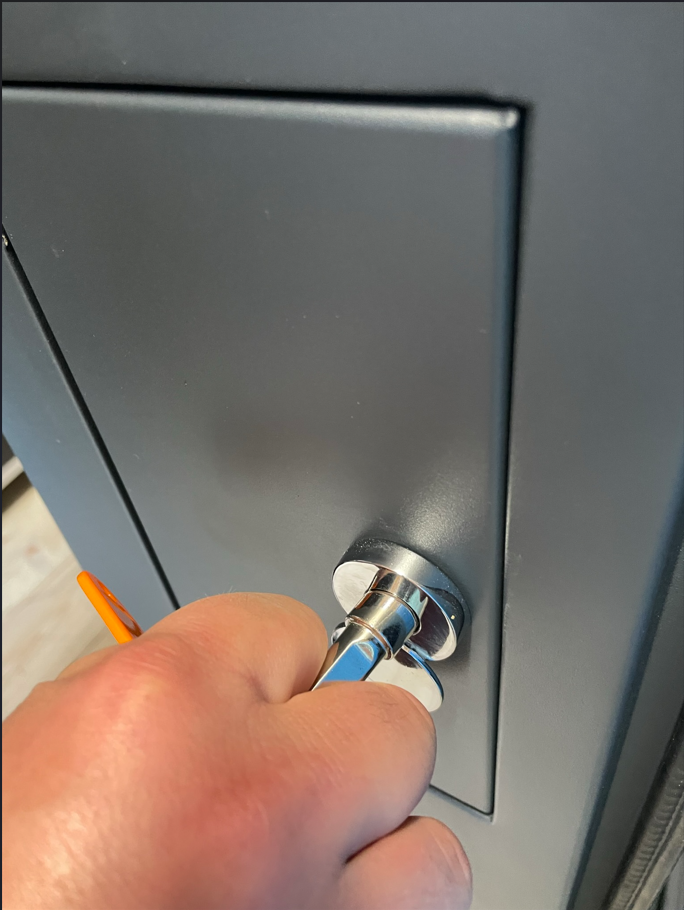

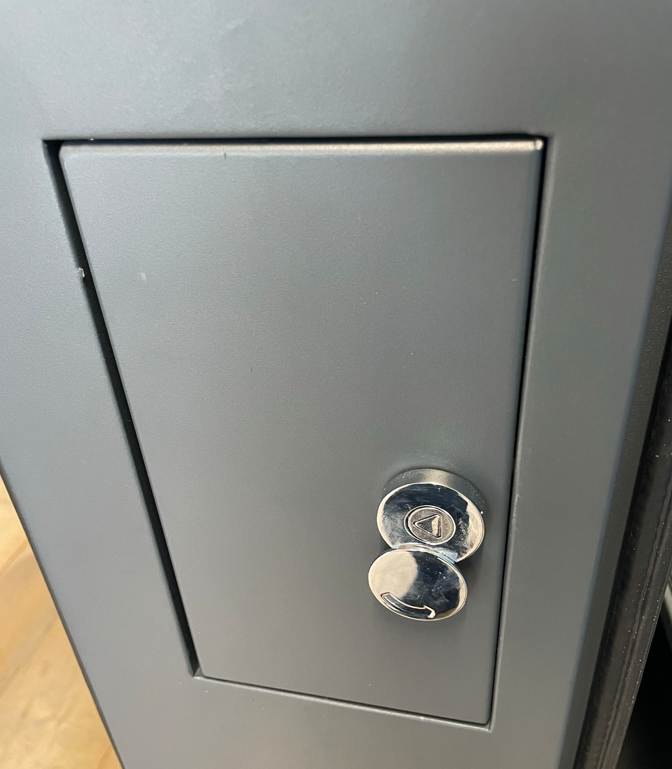

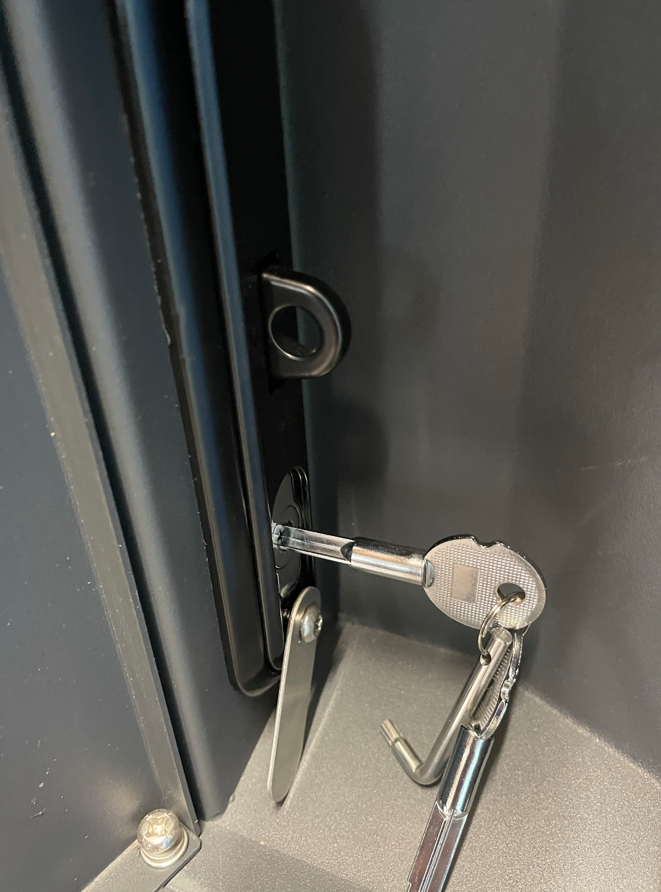

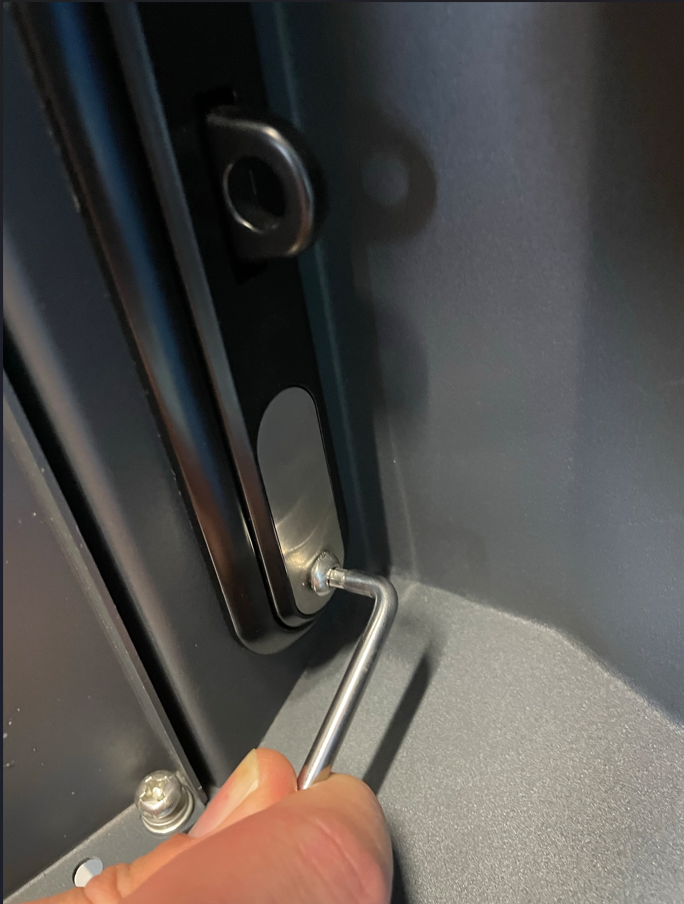

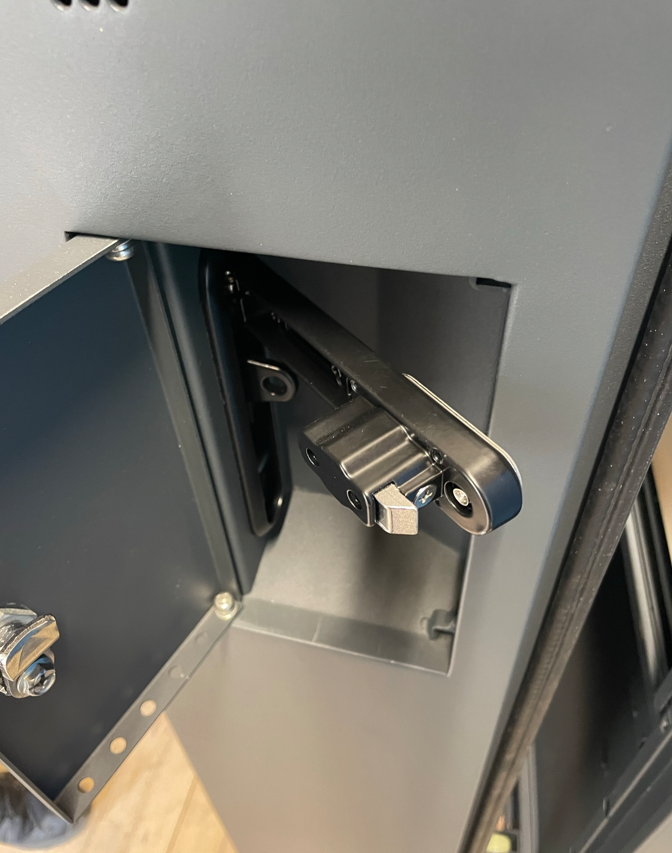

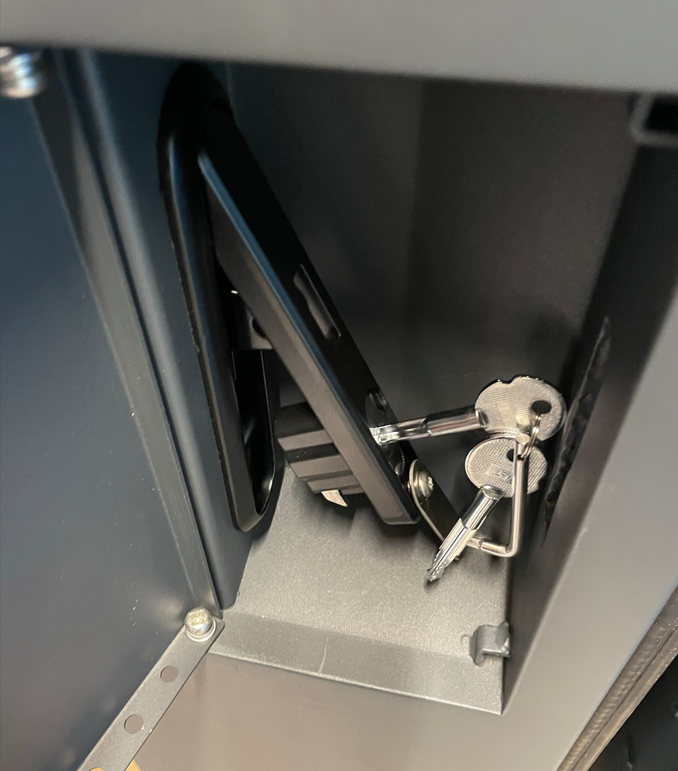

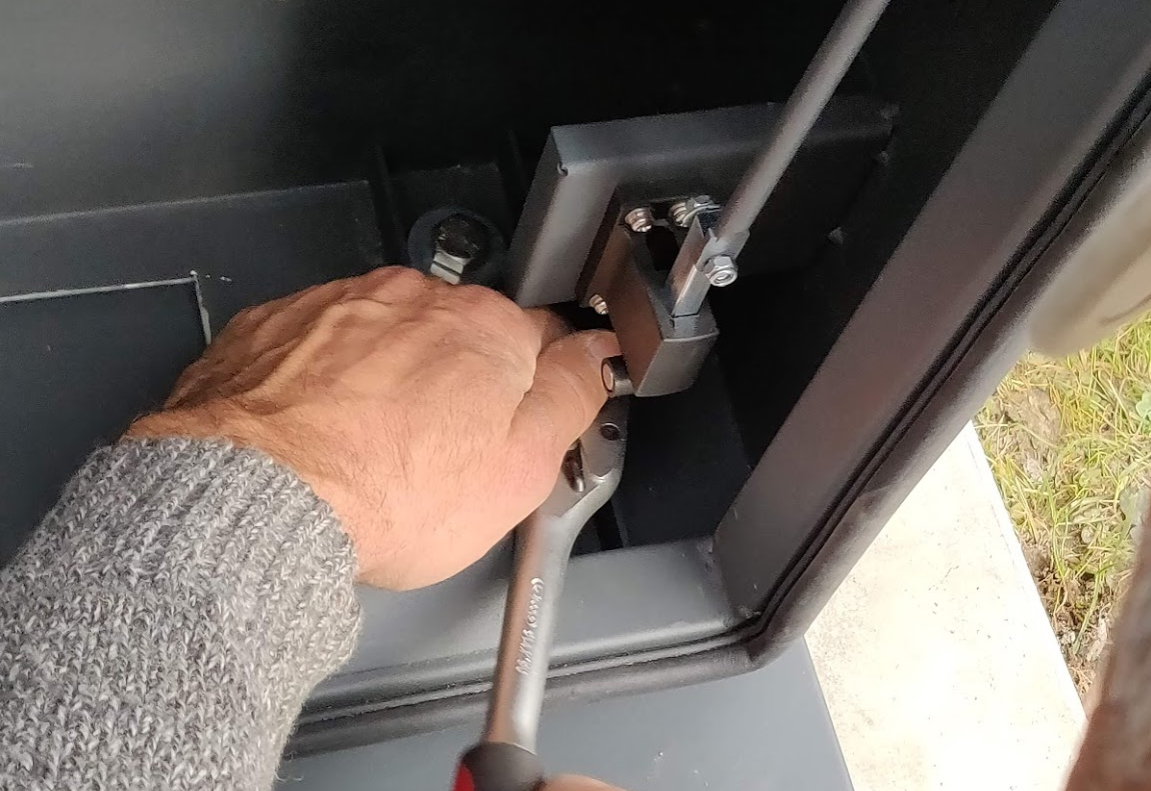

Mit dem mitgeliefertem Schlüssel kannst Du die seitliche Klappe zum Schließmechanismus öffnen.

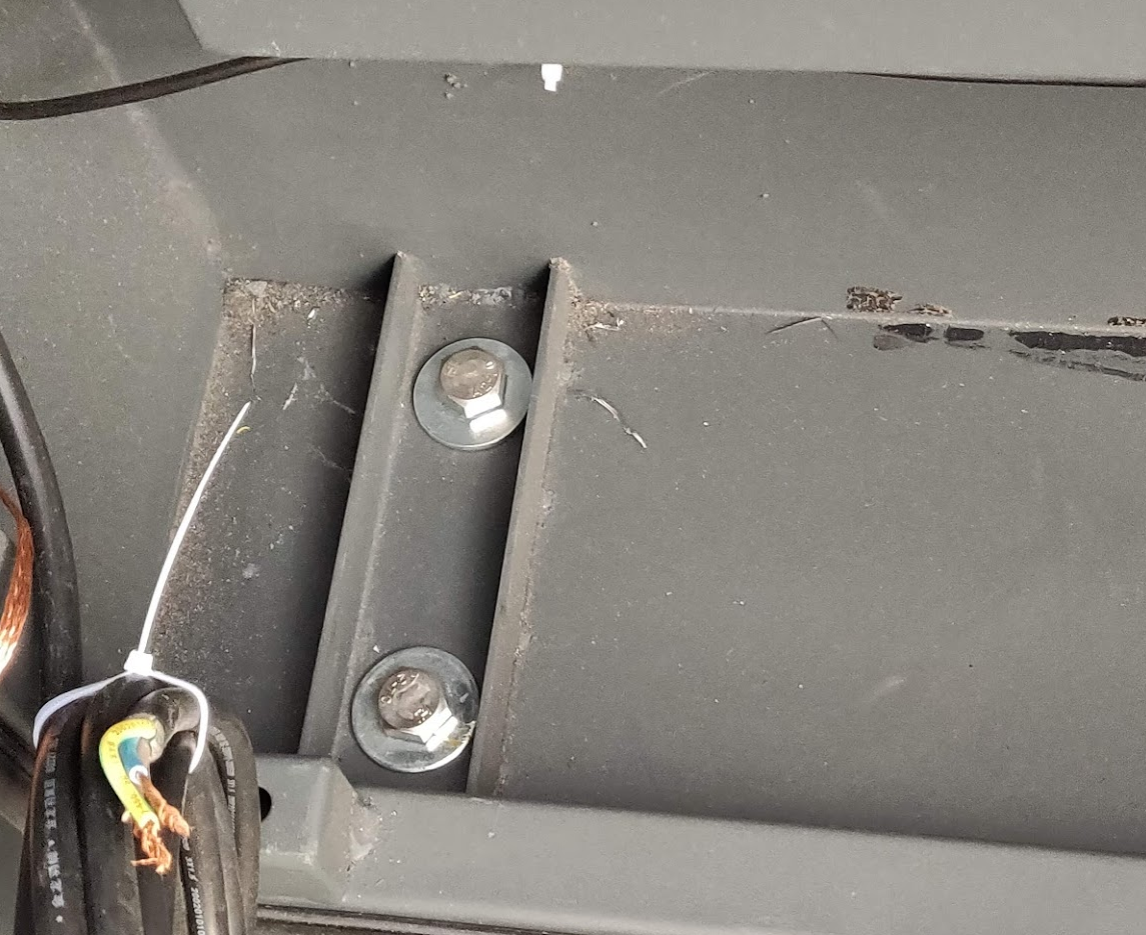

Den Kiosk vorsichtig auf Bodenplatte absenken, aufsetzen, senkrecht ausloten ggfls. ausrichten und Schrauben anziehen





5.6 Verkabelung

5.6.1 Strom

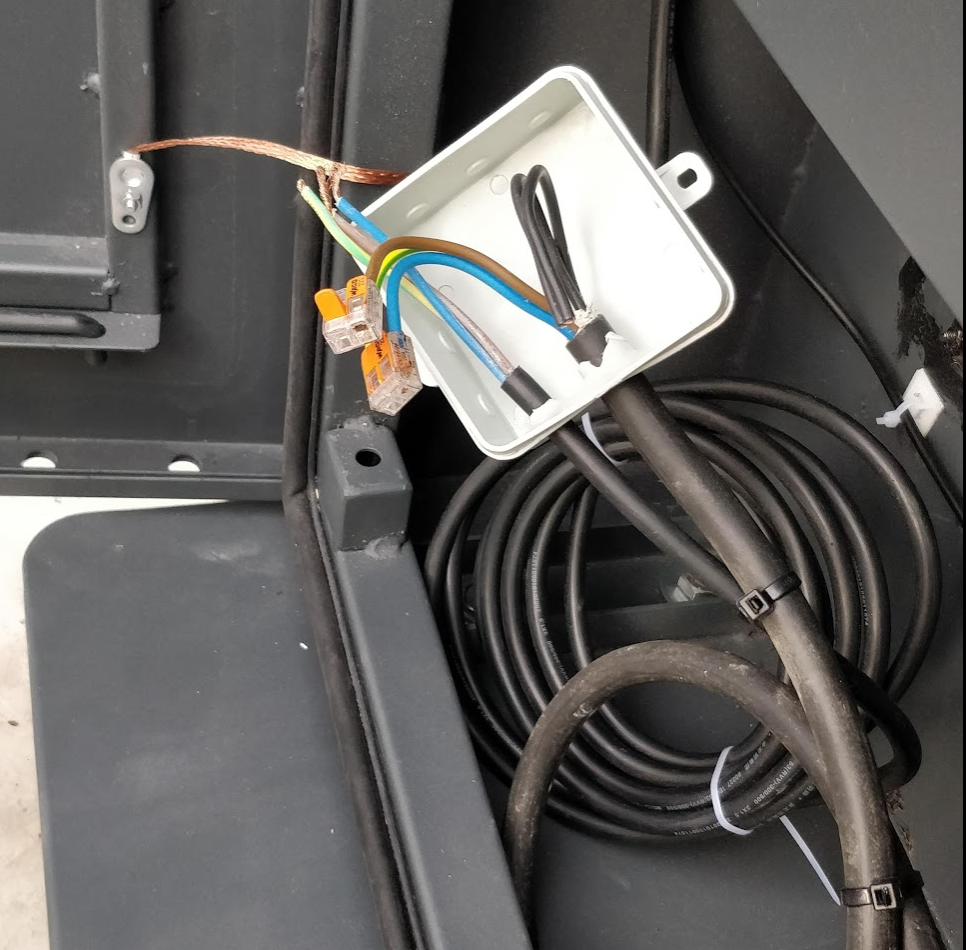

Schließe im Gerät die Stromzuleitung in einer Verteilerdose gemäß VDE an die Geräte-Zuleitung an



5.6.2 Internet: Anschluss Ethernet

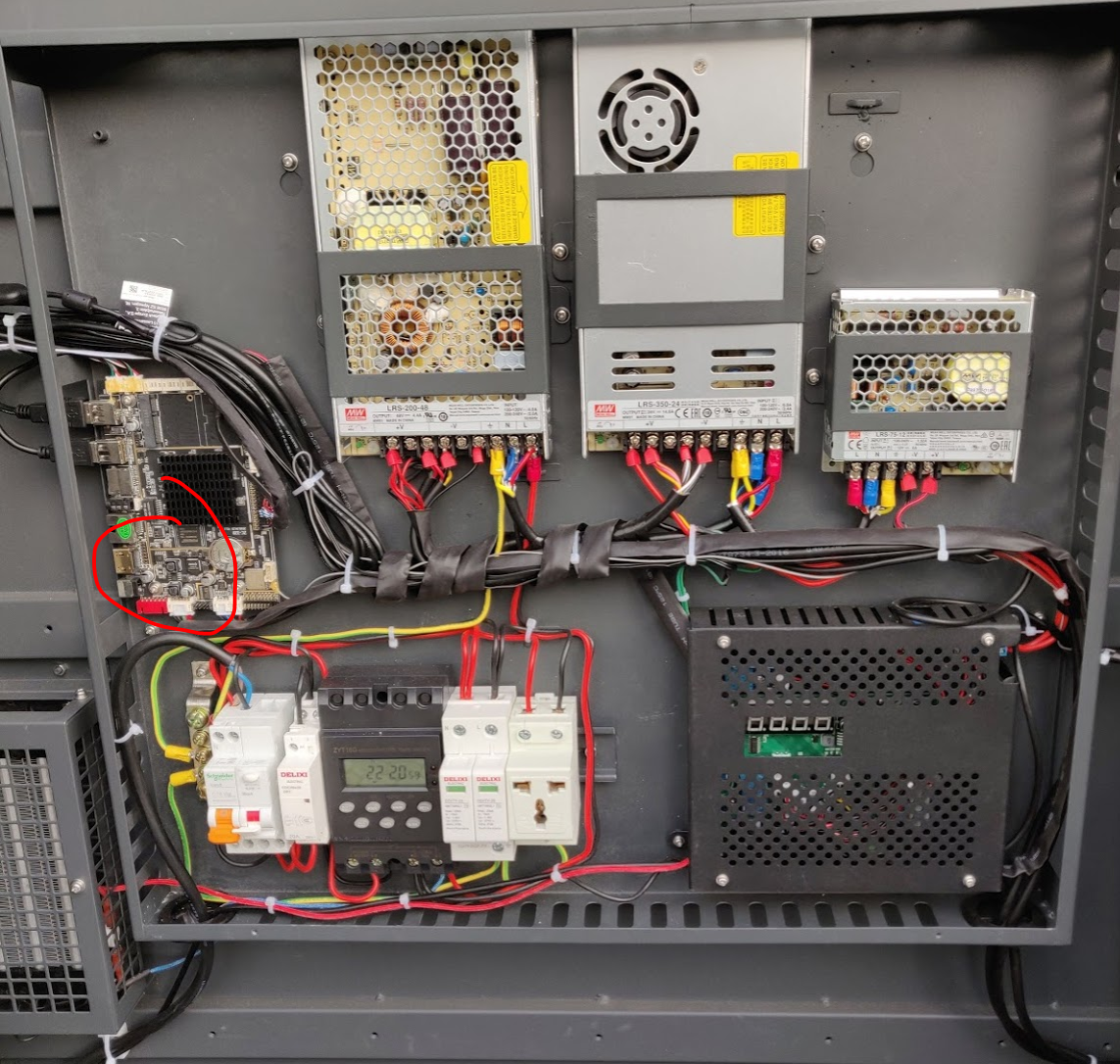

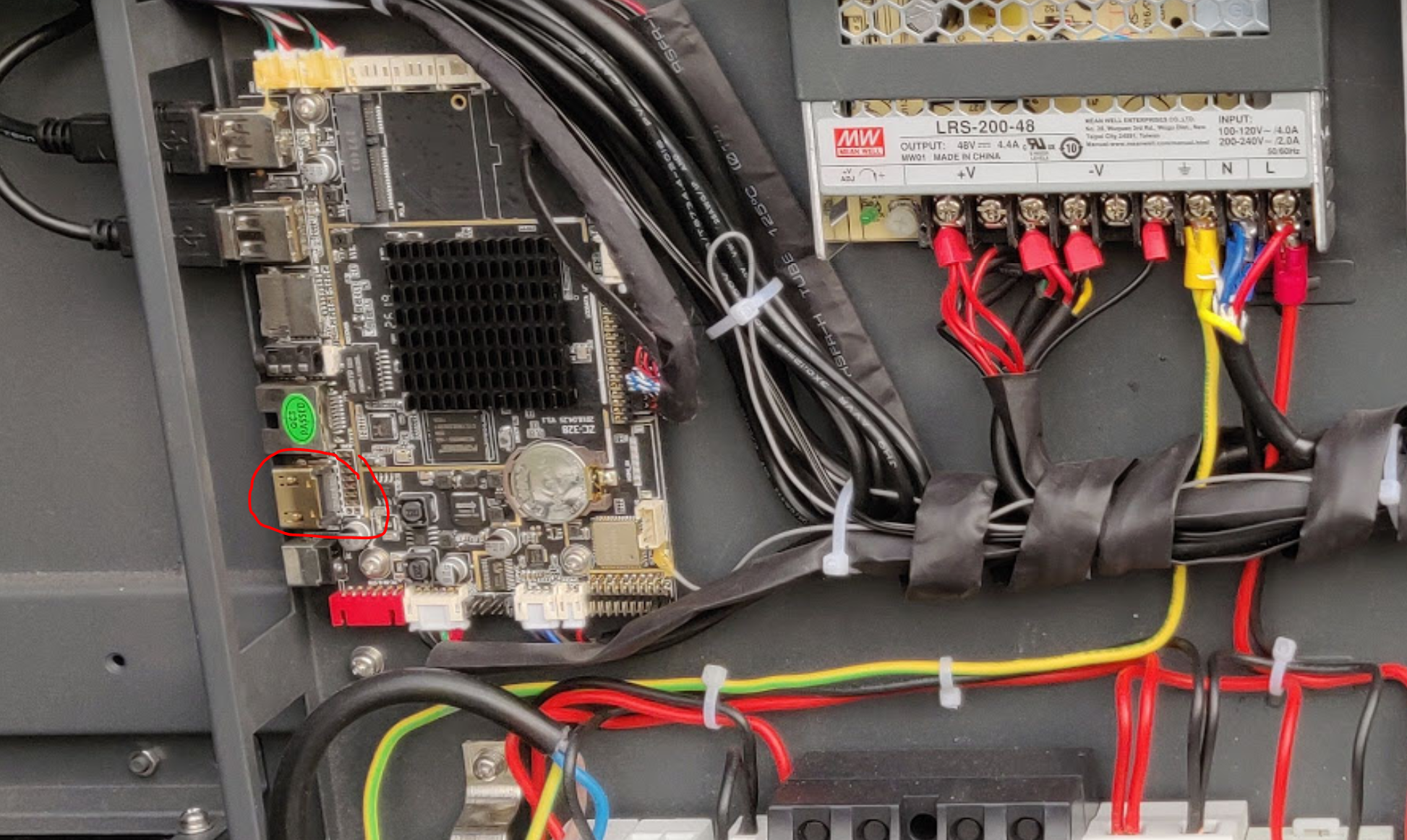

Schließe das Ethernet-Kabel vorsichtig an die Netzwerk-Buchse des Android-Boards an (vgl. Abb).





5.7 Letzte Schritte

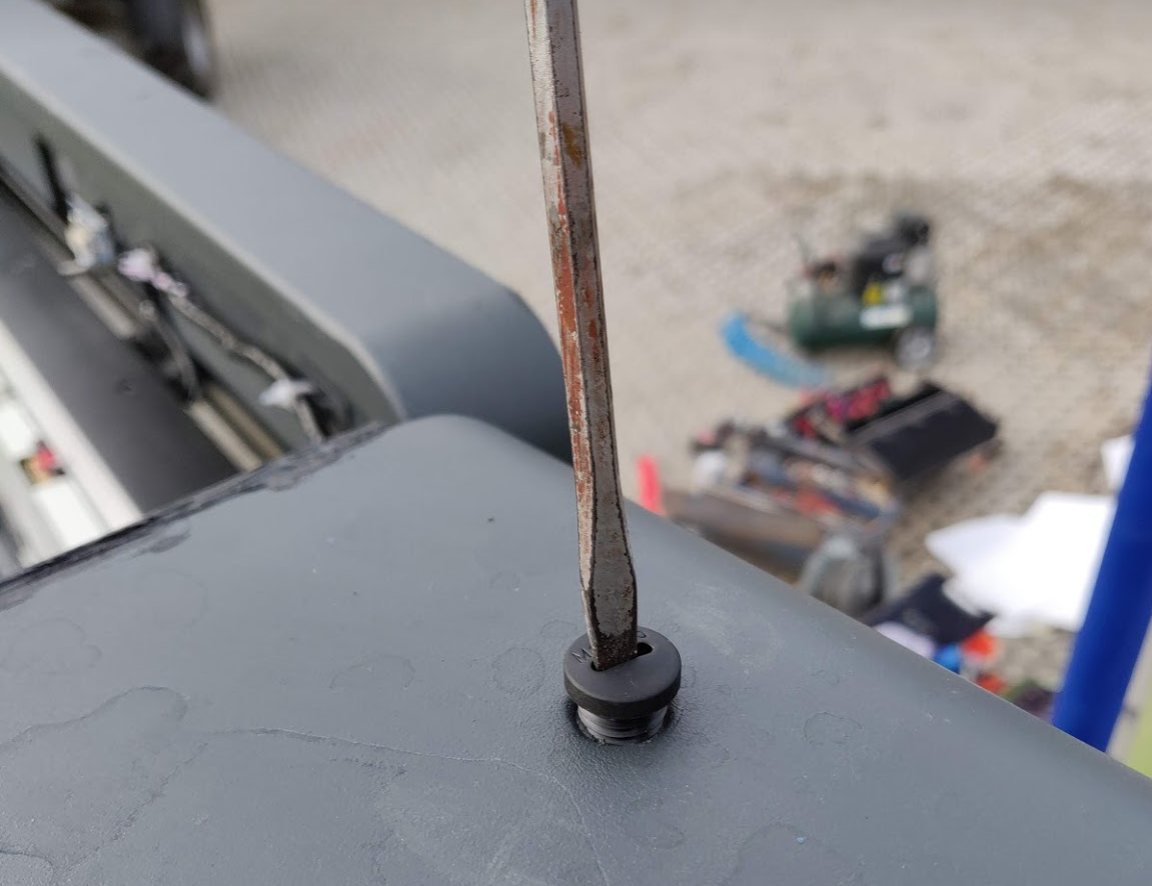

Entferne die Schwerlastösen und verschließe die Löcher mit den mitgelieferten Verschlussschrauben





Glückwunsch, Du hast es geschafft:  Nun ist der Terminal/Kiosk fertig aufgestellt.
